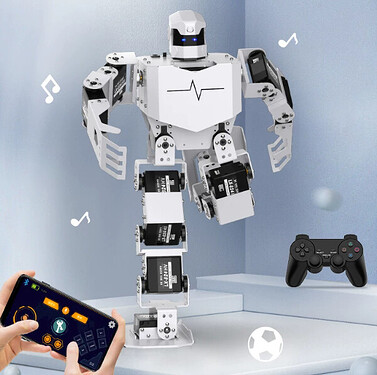

本篇主角长这样
适用于产品：幻尔科技 RoboSoul H5S人形机器人
涉及模块：LX-824HV智能总线舵机/蓝牙模块/2.4G无线通信模块/总线舵机控制器
一、故障现象与排查快速对照
| 故障现象 | 排查方向 | 核心原因 | 快捷解决办法 |
|---|---|---|---|
| 整机无反应 / 中途停滞 | 硬件 / 电源 | 电池欠压低电、控制板断电、后背板排线松脱 | 检查电池电压、观察控制板指示灯、插紧扩展板上的舵机线 |
| 上位机正常，脱机/APP 异常 | 软件 / 存储 | 控制板离线 Flash/存储 IC 数据损坏 | 在上位机中重新下载并覆盖动作组文件 |
| 单关节舵机不转 / 角度异常 | 硬件 / 逻辑 | 单个舵机脱线、舵机 ID 被误修改或冲突 | 替换新的舵机线、使用上位机重新写入对应舵机 ID |
二、问题说明
该故障通常由以下两类因素引起：
-
硬件层面： 电源供电不足（低压报警）、控制板元器件损坏、舵机排线在拉扯中松脱/断针，或某个舵机本身硬件损毁。
-
软件/通信层面： 离线存储芯片数据异常、动作组传输中断，或总线通信中某个舵机 ID 丢失/重复冲突。
三、解决方法
1. 硬件排查流程
(1) 检查电源与电压状态
- 在正常连接电源开机后，通过观察机器人头部蓝色指示灯以及蜂鸣器是否持续发出低压报警声，来判断电池电量是否耗尽。
(2) 拆下后盖观察控制板指示灯
拆下机器人后盖，观察总线舵机控制板上的电源与信号指示灯状态：
-
红色电源灯不亮： 使用万用表测量电池电压是否正常（若过低请及时充电）；同时检查电池与控制板的电源对接接口是否松动。
-
仅红灯常亮，蓝色信号灯完全不亮： 表明控制板主控 MCU 或晶振电路可能已损坏，需联系售后寄回检测维修。
(3) 检查关节主干线连接
机器人执行踢腿、下蹲等大幅度动作时，线束易被拉扯导致接口松脱或折针。
-

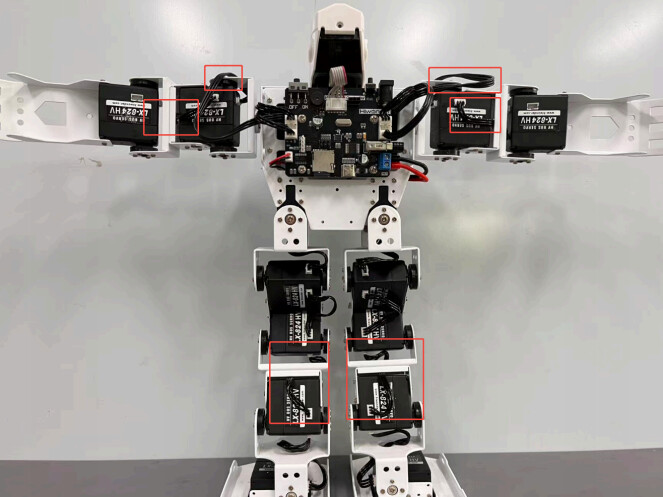

请对照下图重点重新插拔四肢与躯干连接的 6 根舵机线；
-
若怀疑某根主干线内部折断，可尝试使用一根备用舵机线，从对应舵机（如 15 号、7 号舵机）直接跳线连接至控制板接口进行对比测试。（机器人 ID 号可以通过上位机进行查询）
(4) 诊断故障舵机与线材
若怀疑某个关节舵机故障，请按以下方法精准定位：
-
断开控制板电源，将控制板上的所有舵机线全部拔出；
-
将四肢的 4 条总线线路依次单独接入控制板进行单臂/单腿测试；
-
当测试到某一肢体无法正常控制时，定位到该线路；
-
拆开对应肢体，单独拔插该线路上的舵机；若发现某个舵机不响应，对调一根确认正常的舵机线再次测试，以此判断是线材损坏还是舵机内部驱动损坏，确认后更换对应配件即可。
2.软件排查
(1) 上位机运行正常，但 APP 或脱机（离线）运行异常
- 原因分析： 若通过电脑上位机直接控制机器人能完美运行舞蹈，但下载到机器人脱机或通过手机 APP 调取时出错，通常是因为控制板离线存储 IC 中的动作组文件损坏（尤其是超长动作组更容易发生）。
解决方法： 在上位机中重新擦除并重新格式化/下载该动作组文件；若多次擦除写入后依然报错，则可能需要更换离线存储芯片。
(2) 动作组运行时某个特定舵机完全不动
若确定硬件接线完好但某舵机仍不转，可能是舵机 ID 被意外擦除或误改：
-
打开 PC 端总线舵机上位机软件，单独连接该问题舵机；
-

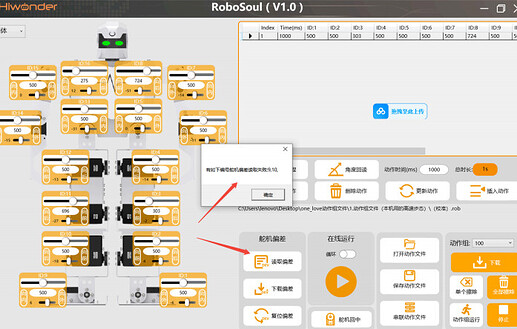

点击 “读取偏差” 按钮。若提示“读取舵机偏差失败”，说明总线上找不到该舵机的默认 ID 编号；
-

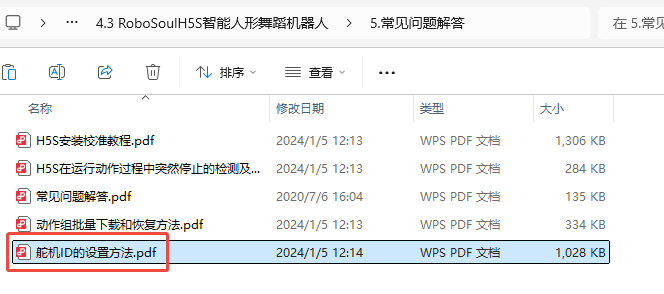

参考资料包中的舵机 ID 设置文档，单独给该舵机重新写入正确的 ID 编号后再试。
（3）上位机，手机APP或者脱机运行无法控制动作组
若是不管什么方式都无法执行对应的动作组，请重新下载一遍动作组，不管是手机APP还是其他控制方式，本质都是在执行动作组，如果动作组缺失，也会导致机器无法正常控制。下载动作组方法参考如下：

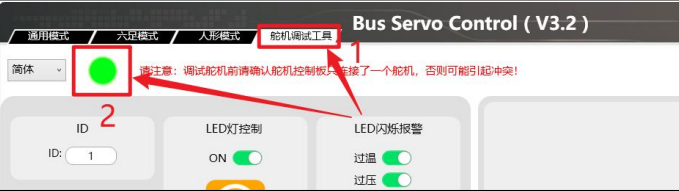

- 首先打开 H5S 机器人电源开关，使用 USB 数据线把人形机器人连接到电脑，打开上位机软件“Bus Servo Control”，切换为“舵机调试工具”，查看左上角的色块是否为绿色，如果色块显示“红色”建议更换数据线后再次尝试。

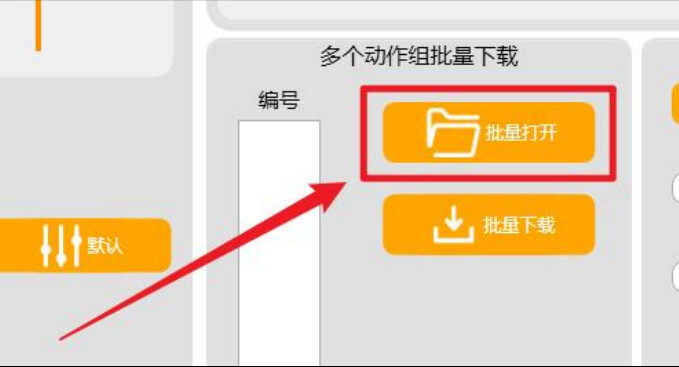

- 在上位机中，点击“批量打开”按钮，选择需要下载的动作组。
- 选择原厂动作组
找到产品资料文件夹，进入“2.软件工具&源码程序\1.动作组文件（本机用的高速步态）”，然后选择“0 号立正”动作组，然后下滑找到最后一个动作组，按住键盘上的“Shift”键点击“102 号后跌倒站立”，最后点击“打开”按钮，即可完成动作的选择。
- 完成动作选择后在“编号”列表下会显示加载的动作组，请检查动作是否全部成功加载，然后点击批量下载，即可完成动作组的批量下载。注意：每成功下载 1 个动作，H5S 上的蜂鸣器都会响一声。
温馨提示：
- 如果动作组下载失败建议更换数据线后再次尝试。
- 每成功下载1个动作，H5S机器人上的蜂鸣器都会响一声。
四、 资源下载
若你的资料包丢失或找不到上述文件，可通过以下途径获取：
官方在线课程与资料库：幻尔科技官网在线教程
客服领取： 联系你购买设备的店铺客服（淘宝/京东/天猫客服），提供订单号即可免费领取最新版本的文件与源码包。
软件工具： 可以前往 幻尔科技官网 下载最新版 PC 端控制软件。
