《rqt 全家桶：节点图、话题监控与实时调参》
rqt 是 ROS 2 中最实用的一组图形化调试工具。它不能代替命令行，但能把分散在节点、话题和参数服务中的运行状态集中展示出来：rqt_graph 用于确认“谁在和谁通信”，rqt_topic 用于查看“正在传什么”，rqt_plot 用于观察“数值怎样随时间变化”，rqt_reconfigure 用于在节点运行期间修改参数。
本文先用 turtlesim 完成零代码的最小实验，再从零创建一个可运行的温控模拟包。最终会得到两个 ROS 2 节点和三个业务话题，并能在不重启节点的情况下修改目标温度、振幅、加热增益和启停状态，立即从消息与曲线中看到结果。
1. 版本、系统与前置条件
1.1 本文采用的环境
本文以以下组合为主线：
| 项目 | 本文环境 |
|---|---|
| 操作系统 | Ubuntu 24.04 LTS |
| ROS 版本 | ROS 2 Jazzy Jalisco |
| 语言 | Python 3、rclpy |
| 图形环境 | X11 或 Wayland 桌面 |
如果使用其他 ROS 2 发行版，需要把命令中的 jazzy 替换为对应发行版名称。ROS 1 中的 dynamic_reconfigure 与 ROS 2 参数机制不同，本文只讲 ROS 2。
1.2 安装所需软件
sudo apt update
sudo apt install -y \
ros-jazzy-desktop \
ros-jazzy-rqt \
ros-jazzy-rqt-common-plugins \
python3-colcon-common-extensions \
python3-rosdep
source /opt/ros/jazzy/setup.bash
检查环境与四个核心插件：
printenv ROS_DISTRO
ros2 pkg executables rqt_graph
ros2 pkg executables rqt_topic
ros2 pkg executables rqt_plot
ros2 pkg executables rqt_reconfigure
新终端都要加载 ROS 环境；构建工作空间后还要加载工作空间环境：
source /opt/ros/jazzy/setup.bash
source ~/rqt_lab_ws/install/setup.bash
若设置了 ROS_DOMAIN_ID，所有终端必须一致。

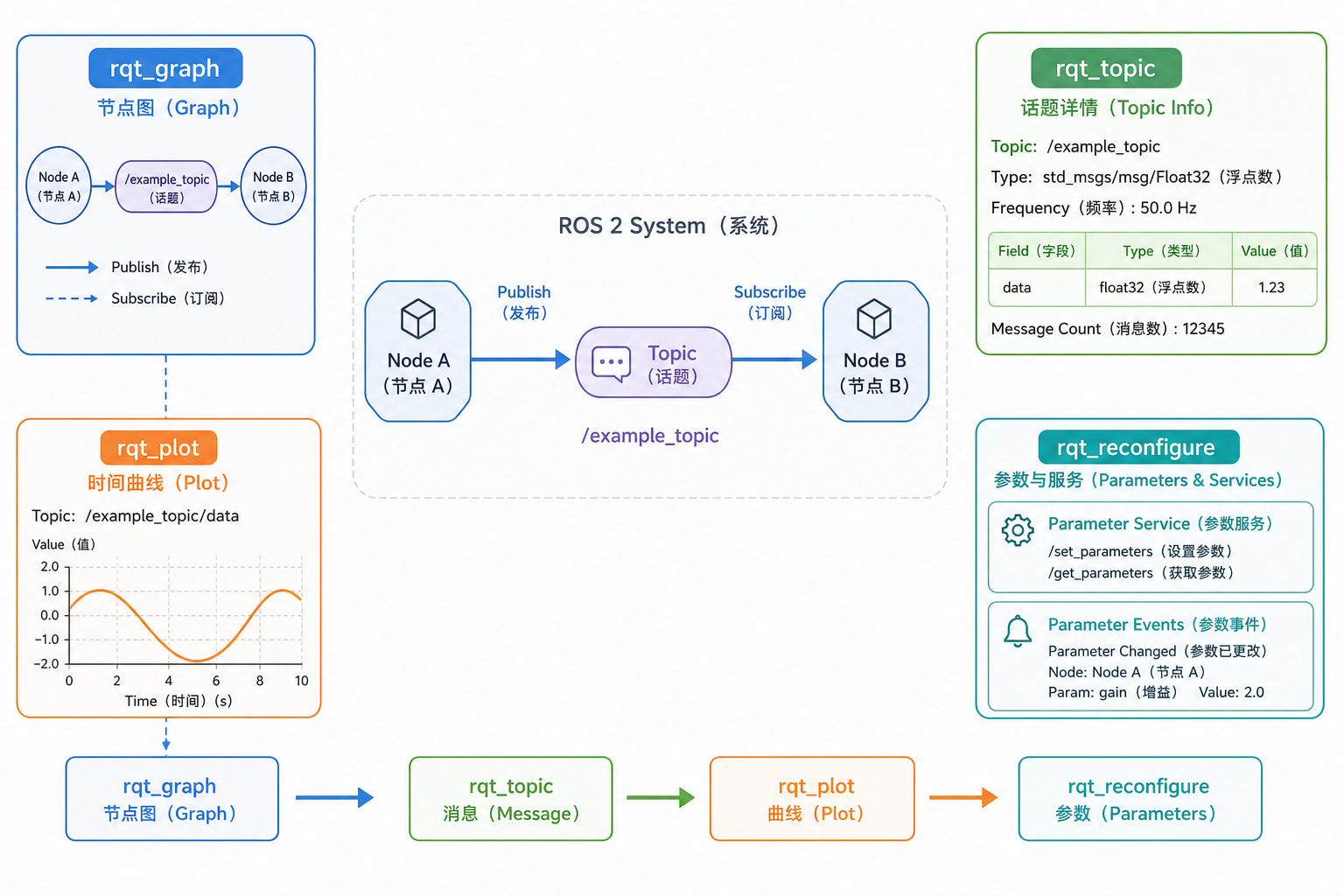

2. rqt 观察的基本模型
ROS 2 系统可抽象为四层：
| 层次 | 主要问题 | 工具 |
|---|---|---|
| 计算图 | 有哪些节点，谁连着谁 | rqt_graph |
| 消息流 | 话题类型、频率、带宽、字段值 | rqt_topic、ros2 topic |
| 运行配置 | 节点有哪些参数，能否运行时修改 | rqt_reconfigure、ros2 param |
| 时间序列 | 数值是否震荡、漂移、饱和 | rqt_plot |
rqt_graph 显示的是 ROS 计算图中的端点关系，出现连线不代表数据一定持续到达。rqt_topic 会主动订阅话题并反序列化消息，因此能显示当前值和接收速率，但会增加负载。rqt_plot 只适合绘制数值叶子字段，例如 Float64.data 或 Temperature.temperature。rqt_reconfigure 通过参数服务读取并修改节点参数，不会把值写回 YAML 文件。
一个实用顺序是：先看图，再看话题类型与频率，然后画曲线，最后调参数并观察响应。
3. 启动 rqt 与识别插件
独立启动
ros2 run rqt_graph rqt_graph
ros2 run rqt_topic rqt_topic
ros2 run rqt_plot rqt_plot
ros2 run rqt_reconfigure rqt_reconfigure
也可以直接启动统一外壳：
rqt
然后从 Plugins 菜单加载图、话题、绘图和参数插件。
插件没有出现时
先确认包可见：
ros2 pkg prefix rqt_graph
ros2 pkg prefix rqt_topic
ros2 pkg prefix rqt_plot
ros2 pkg prefix rqt_reconfigure
如果菜单里没有，尝试：
rqt --force-discover
还不行就重新加载 ROS 环境，检查 ROS_DISTRO 和 AMENT_PREFIX_PATH。
4. 零代码最小示例：观察 turtlesim
这个示例用来确认四件事：节点连接、消息查看、二维曲线绘制、运行时改参数。
启动两个业务节点
终端 1：
source /opt/ros/jazzy/setup.bash
ros2 run turtlesim turtlesim_node
终端 2：
source /opt/ros/jazzy/setup.bash
ros2 run turtlesim turtle_teleop_key
用方向键驱动海龟移动。
用 rqt_graph 看连接
终端 3：
source /opt/ros/jazzy/setup.bash
ros2 run rqt_graph rqt_graph
应看到 /teleop_turtle 通过 /turtle1/cmd_vel 向 /turtlesim 发送速度命令，/turtlesim 还会发布 /turtle1/pose。
命令行核对：
ros2 node list
ros2 topic info /turtle1/cmd_vel --verbose
用 rqt_topic 看消息
终端 4：
source /opt/ros/jazzy/setup.bash
ros2 run rqt_topic rqt_topic
启用 /turtle1/pose，移动海龟时 x、y、theta、linear_velocity、angular_velocity 会更新。
命令行观察：
ros2 topic type /turtle1/pose
ros2 interface show turtlesim/msg/Pose
ros2 topic hz /turtle1/pose
用 rqt_plot 画位置曲线
source /opt/ros/jazzy/setup.bash
ros2 run rqt_plot rqt_plot /turtle1/pose/x /turtle1/pose/y
横向移动主要改变 x，纵向移动主要改变 y。
用 rqt_reconfigure 改参数
source /opt/ros/jazzy/setup.bash
ros2 run rqt_reconfigure rqt_reconfigure
选择 /turtlesim，修改 background_r、background_g、background_b，背景色会变化。
ros2 param list /turtlesim
ros2 param describe /turtlesim background_r
5. 节点图：从“看见连线”到定位通信问题
rqt_graph 中，节点通常显示为方框，话题位于节点之间，箭头方向代表消息流：
发布节点 -> 话题 -> 订阅节点
一个话题可以有多个发布者和多个订阅者。命名空间会成为节点名和相对话题名的前缀。
当期望的连线不存在时，推荐顺序：
ros2 node list
ros2 node info /目标节点
ros2 topic list -t
ros2 topic info /目标话题 --verbose
常见问题：
- 节点不在图中：进程退出、环境不同、发现域不同
- 节点存在但话题名不对：相对名或命名空间错误
- 两端都存在但没数据：QoS 不兼容或回调没执行
- 图中出现额外订阅者：
rqt_topic或rqt_plot正在观察
图形筛选只改变显示，不会停止节点。先用图建立直觉，再用命令行确认事实。
6. 话题监控：类型、频率与当前值
先确认类型：
ros2 topic list -t
ros2 topic type /turtle1/pose
ros2 interface show turtlesim/msg/Pose
三个命令不要混淆：
ros2 topic hz /目标话题
ros2 topic bw /目标话题
ros2 topic echo /目标话题 --once
hz看频率bw看带宽echo --once看一个样本
对高频或大消息，rqt_topic 会增加负担。观察者也是订阅者，打开多个插件会增加端点数量。
如果界面不更新，先用 ros2 topic echo 验证；若传感器使用 best_effort，可尝试：
ros2 topic echo /目标话题 --qos-reliability best_effort
7. 实时曲线：选择字段并正确解释
rqt_plot 的路径形式是：
/话题名/嵌套字段/数值叶子字段
例如：
/lab/target_temperature/data
/lab/temperature/temperature
/lab/heater_power/data
可以一次传入多条曲线：
ros2 run rqt_plot rqt_plot \
/lab/target_temperature/data \
/lab/temperature/temperature \
/lab/heater_power/data
曲线能帮助判断：
- 目标变化后，测量值是否朝正确方向移动
- 输出是否饱和
- 系统是否震荡
- 发布周期是否断裂
但 rqt_plot 主要用于趋势判断，不适合严格的时间同步分析。需要离线分析时用 rosbag。
8. 实时调参：ROS 2 参数服务与约束
ROS 2 中，普通节点默认会提供参数服务。rqt_reconfigure 通过这些服务查看并修改参数。
参数除了名称和值，还可以带描述和范围。节点应在参数回调中校验关键约束，因为外部客户端不只有 GUI，还可能是命令行或自定义程序。
参数、话题和服务的边界：
- 参数：低频配置，如增益、阈值、开关
- 话题：连续数据流，如传感器数据和控制输出
- 服务：一次请求一次响应
YAML 只提供启动时初值。运行时修改参数不会回写原文件。
9. 创建温控观察工程
这一节创建全文唯一一套主线工程：
setpoint_source周期性发布目标温度thermal_plant订阅目标并模拟加热与散热- 再发布测量温度和加热器功率
创建目录
mkdir -p ~/rqt_lab_ws/src/rqt_demo/{rqt_demo,resource,launch,config}
cd ~/rqt_lab_ws/src/rqt_demo
touch resource/rqt_demo
touch rqt_demo/__init__.py
目录结构：
~/rqt_lab_ws/
└── src/
└── rqt_demo/
├── config/demo.yaml
├── launch/rqt_lab.launch.py
├── resource/rqt_demo
├── rqt_demo/__init__.py
├── rqt_demo/setpoint_source.py
├── rqt_demo/thermal_plant.py
├── package.xml
├── setup.cfg
└── setup.py
package.xml
<?xml version="1.0"?>
<package format="3">
<name>rqt_demo</name>
<version>0.1.0</version>
<description>Observable thermal control demo for rqt tools.</description>
<maintainer email="learner@example.com">learner</maintainer>
<license>Apache-2.0</license>
<buildtool_depend>ament_python</buildtool_depend>
<exec_depend>ament_index_python</exec_depend>
<exec_depend>launch</exec_depend>
<exec_depend>launch_ros</exec_depend>
<exec_depend>rcl_interfaces</exec_depend>
<exec_depend>rclpy</exec_depend>
<exec_depend>sensor_msgs</exec_depend>
<exec_depend>std_msgs</exec_depend>
<test_depend>ament_flake8</test_depend>
<test_depend>ament_pep257</test_depend>
<test_depend>python3-pytest</test_depend>
<export>
<build_type>ament_python</build_type>
</export>
</package>
setup.py
from glob import glob
import os
from setuptools import find_packages, setup
package_name = 'rqt_demo'
setup(
name=package_name,
version='0.1.0',
packages=find_packages(exclude=['test']),
data_files=[
(
'share/ament_index/resource_index/packages',
['resource/' + package_name],
),
('share/' + package_name, ['package.xml']),
(
os.path.join('share', package_name, 'launch'),
glob('launch/*.launch.py'),
),
(
os.path.join('share', package_name, 'config'),
glob('config/*.yaml'),
),
],
install_requires=['setuptools'],
zip_safe=True,
maintainer='learner',
maintainer_email='learner@example.com',
description='Observable thermal control demo for rqt tools.',
license='Apache-2.0',
tests_require=['pytest'],
entry_points={
'console_scripts': [
'setpoint_source = rqt_demo.setpoint_source:main',
'thermal_plant = rqt_demo.thermal_plant:main',
],
},
)
setup.cfg
[develop]
script_dir=$base/lib/rqt_demo
[install]
install_scripts=$base/lib/rqt_demo
setpoint_source.py
import math
import rclpy
from rcl_interfaces.msg import (
FloatingPointRange,
ParameterDescriptor,
SetParametersResult,
)
from rclpy.node import Node
from std_msgs.msg import Float64
def double_descriptor(description, minimum, maximum, step=0.0):
return ParameterDescriptor(
description=description,
floating_point_range=[
FloatingPointRange(
from_value=minimum,
to_value=maximum,
step=step,
)
],
)
class SetpointSource(Node):
def __init__(self):
super().__init__('setpoint_source')
self.declare_parameter('base_target', 24.0, double_descriptor('Center value of the target temperature.', 15.0, 35.0, 0.5))
self.declare_parameter('amplitude', 2.0, double_descriptor('Sine wave amplitude.', 0.0, 8.0, 0.1))
self.declare_parameter('period_sec', 20.0, double_descriptor('Sine wave period.', 2.0, 120.0, 1.0))
self.publisher = self.create_publisher(Float64, 'target_temperature', 10)
self.start_time = self.get_clock().now()
self.add_on_set_parameters_callback(self.validate_parameters)
self.timer = self.create_timer(0.2, self.on_timer)
def validate_parameters(self, parameters):
limits = {
'base_target': (15.0, 35.0),
'amplitude': (0.0, 8.0),
'period_sec': (2.0, 120.0),
}
for parameter in parameters:
if parameter.name not in limits:
continue
minimum, maximum = limits[parameter.name]
if not minimum <= float(parameter.value) <= maximum:
return SetParametersResult(successful=False, reason=f'{parameter.name} must be between {minimum} and {maximum}')
return SetParametersResult(successful=True)
def on_timer(self):
elapsed = (self.get_clock().now() - self.start_time).nanoseconds / 1e9
base_target = self.get_parameter('base_target').value
amplitude = self.get_parameter('amplitude').value
period_sec = self.get_parameter('period_sec').value
target = base_target + amplitude * math.sin(2.0 * math.pi * elapsed / period_sec)
msg = Float64()
msg.data = float(target)
self.publisher.publish(msg)
def main(args=None):
rclpy.init(args=args)
node = SetpointSource()
try:
rclpy.spin(node)
except KeyboardInterrupt:
pass
finally:
node.destroy_node()
rclpy.shutdown()
if __name__ == '__main__':
main()
thermal_plant.py
import random
import rclpy
from rcl_interfaces.msg import (
FloatingPointRange,
ParameterDescriptor,
SetParametersResult,
)
from rclpy.node import Node
from sensor_msgs.msg import Temperature
from std_msgs.msg import Float64
def double_descriptor(description, minimum, maximum, step=0.0):
return ParameterDescriptor(
description=description,
floating_point_range=[
FloatingPointRange(
from_value=minimum,
to_value=maximum,
step=step,
)
],
)
class ThermalPlant(Node):
def __init__(self):
super().__init__('thermal_plant')
self.declare_parameter('ambient_temperature', 20.0, double_descriptor('Ambient temperature.', 0.0, 40.0, 0.5))
self.declare_parameter('heating_gain', 0.45, double_descriptor('Error-to-power gain.', 0.0, 1.0, 0.01))
self.declare_parameter('heater_strength', 1.8, double_descriptor('Heating rate.', 0.1, 5.0, 0.1))
self.declare_parameter('cooling_rate', 0.08, double_descriptor('Cooling coefficient.', 0.0, 0.5, 0.01))
self.declare_parameter('sensor_noise', 0.03, double_descriptor('Measurement noise.', 0.0, 1.0, 0.01))
self.declare_parameter('enabled', True, ParameterDescriptor(description='Enable or disable the heater.'))
self.temperature = self.get_parameter('ambient_temperature').value
self.target_temperature = 24.0
self.target_subscription = self.create_subscription(Float64, 'target_temperature', self.on_target, 10)
self.temperature_publisher = self.create_publisher(Temperature, 'temperature', 10)
self.power_publisher = self.create_publisher(Float64, 'heater_power', 10)
self.add_on_set_parameters_callback(self.validate_parameters)
self.timer = self.create_timer(0.2, self.on_timer)
def validate_parameters(self, parameters):
limits = {
'ambient_temperature': (0.0, 40.0),
'heating_gain': (0.0, 1.0),
'heater_strength': (0.1, 5.0),
'cooling_rate': (0.0, 0.5),
'sensor_noise': (0.0, 1.0),
}
for parameter in parameters:
if parameter.name not in limits:
continue
minimum, maximum = limits[parameter.name]
if not minimum <= float(parameter.value) <= maximum:
return SetParametersResult(successful=False, reason=f'{parameter.name} must be between {minimum} and {maximum}')
return SetParametersResult(successful=True)
def on_target(self, message):
self.target_temperature = message.data
def on_timer(self):
dt = 0.2
ambient = self.get_parameter('ambient_temperature').value
heating_gain = self.get_parameter('heating_gain').value
heater_strength = self.get_parameter('heater_strength').value
cooling_rate = self.get_parameter('cooling_rate').value
sensor_noise = self.get_parameter('sensor_noise').value
enabled = self.get_parameter('enabled').value
error = self.target_temperature - self.temperature
power = max(0.0, min(1.0, heating_gain * error)) if enabled else 0.0
heating = heater_strength * power
cooling = cooling_rate * (self.temperature - ambient)
self.temperature += (heating - cooling) * dt
measured = self.temperature + random.gauss(0.0, sensor_noise)
tmsg = Temperature()
tmsg.header.stamp = self.get_clock().now().to_msg()
tmsg.header.frame_id = 'room'
tmsg.temperature = float(measured)
tmsg.variance = float(sensor_noise ** 2)
self.temperature_publisher.publish(tmsg)
pmsg = Float64()
pmsg.data = float(power)
self.power_publisher.publish(pmsg)
def main(args=None):
rclpy.init(args=args)
node = ThermalPlant()
try:
rclpy.spin(node)
except KeyboardInterrupt:
pass
finally:
node.destroy_node()
rclpy.shutdown()
if __name__ == '__main__':
main()
demo.yaml
/lab/setpoint_source:
ros__parameters:
base_target: 24.0
amplitude: 2.0
period_sec: 20.0
/lab/thermal_plant:
ros__parameters:
ambient_temperature: 20.0
heating_gain: 0.45
heater_strength: 1.8
cooling_rate: 0.08
sensor_noise: 0.03
enabled: true
rqt_lab.launch.py
import os
from ament_index_python.packages import get_package_share_directory
from launch import LaunchDescription
from launch_ros.actions import Node
def generate_launch_description():
package_share = get_package_share_directory('rqt_demo')
config_file = os.path.join(package_share, 'config', 'demo.yaml')
return LaunchDescription([
Node(
package='rqt_demo',
executable='setpoint_source',
namespace='lab',
name='setpoint_source',
output='screen',
parameters=[config_file],
),
Node(
package='rqt_demo',
executable='thermal_plant',
namespace='lab',
name='thermal_plant',
output='screen',
parameters=[config_file],
),
])

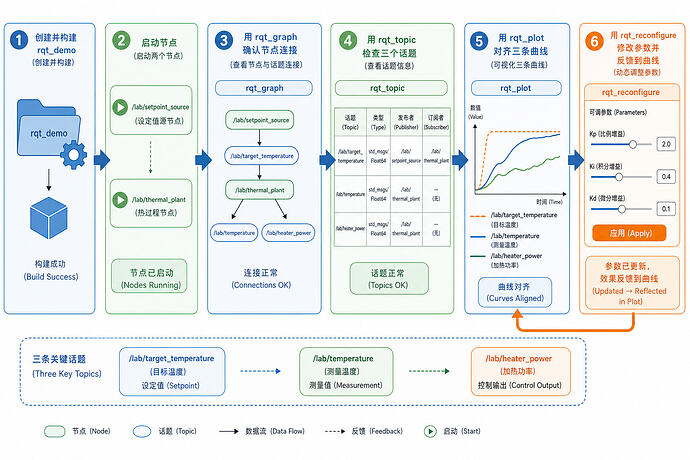

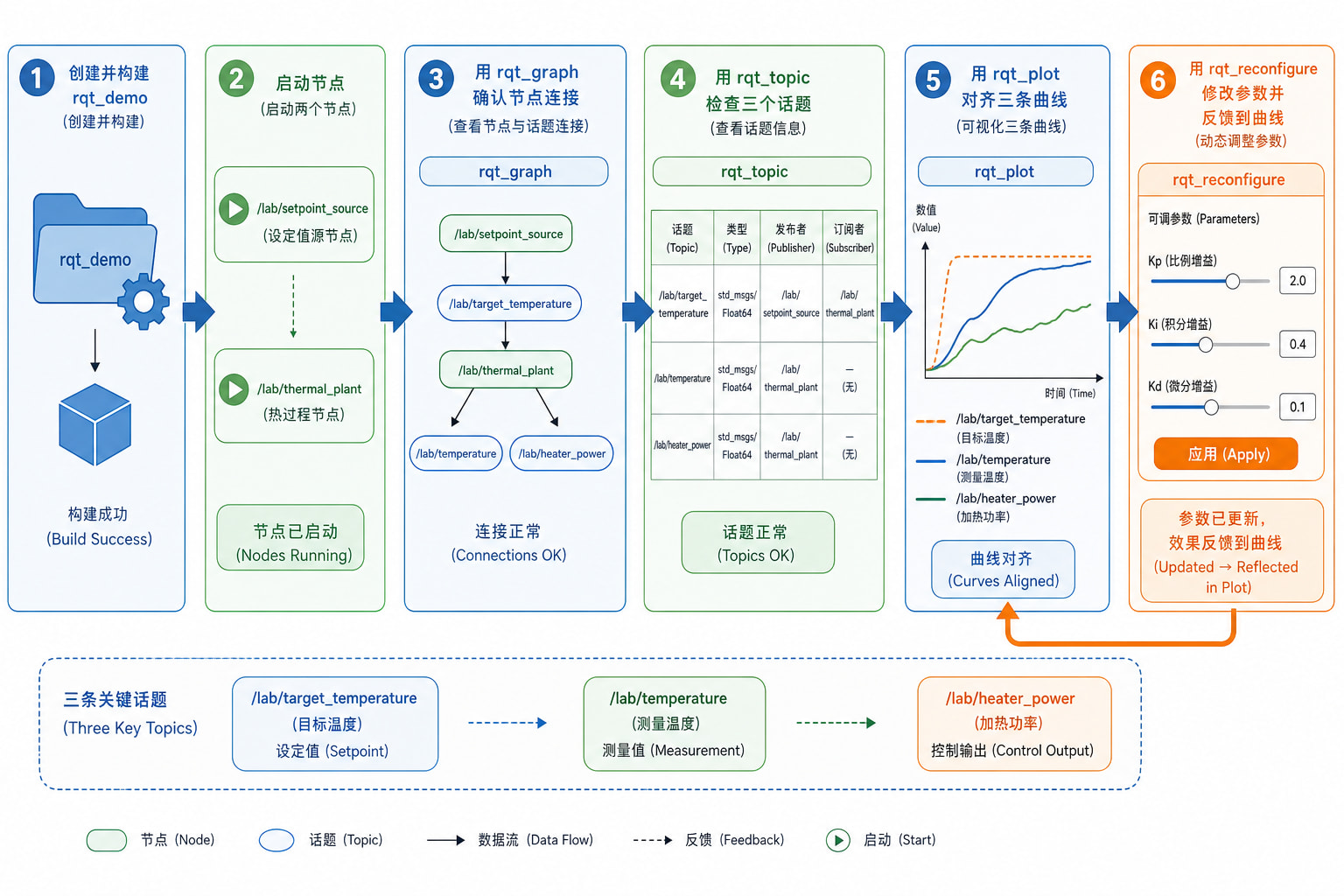

10. 从零构建、运行和观察完整示例
安装依赖并构建
cd ~/rqt_lab_ws
source /opt/ros/jazzy/setup.bash
rosdep install --from-paths src --ignore-src -r -y
colcon build --symlink-install --packages-select rqt_demo
source install/setup.bash
检查安装结果：
ros2 pkg executables rqt_demo
ros2 pkg prefix rqt_demo
ls install/rqt_demo/share/rqt_demo/config
ls install/rqt_demo/share/rqt_demo/launch
启动业务节点
终端 1：
source /opt/ros/jazzy/setup.bash
source ~/rqt_lab_ws/install/setup.bash
ros2 launch rqt_demo rqt_lab.launch.py
应看到目标值和温度随时间变化。
建立基准事实
终端 2：
source /opt/ros/jazzy/setup.bash
source ~/rqt_lab_ws/install/setup.bash
ros2 node list
ros2 topic list -t | grep '^/lab/'
应看到：
/lab/setpoint_source
/lab/thermal_plant
/lab/heater_power [std_msgs/msg/Float64]
/lab/target_temperature [std_msgs/msg/Float64]
/lab/temperature [sensor_msgs/msg/Temperature]
继续检查频率和样本：
ros2 topic hz /lab/temperature
ros2 topic echo /lab/temperature --once
ros2 param get /lab/thermal_plant heating_gain
ros2 param get /lab/setpoint_source amplitude
用 rqt_graph 确认结构
source /opt/ros/jazzy/setup.bash
source ~/rqt_lab_ws/install/setup.bash
ros2 run rqt_graph rqt_graph
主链路应为：
/lab/setpoint_source -> /lab/target_temperature -> /lab/thermal_plant
/lab/thermal_plant 还会发布 /lab/temperature 和 /lab/heater_power。
用 rqt_topic 检查三个消息流
ros2 run rqt_topic rqt_topic
分别启用 /lab/target_temperature、/lab/temperature 和 /lab/heater_power。
用 rqt_plot 对齐目标、温度和功率
ros2 run rqt_plot rqt_plot \
/lab/target_temperature/data \
/lab/temperature/temperature \
/lab/heater_power/data
若功率不明显，可单独绘制：
ros2 run rqt_plot rqt_plot /lab/heater_power/data

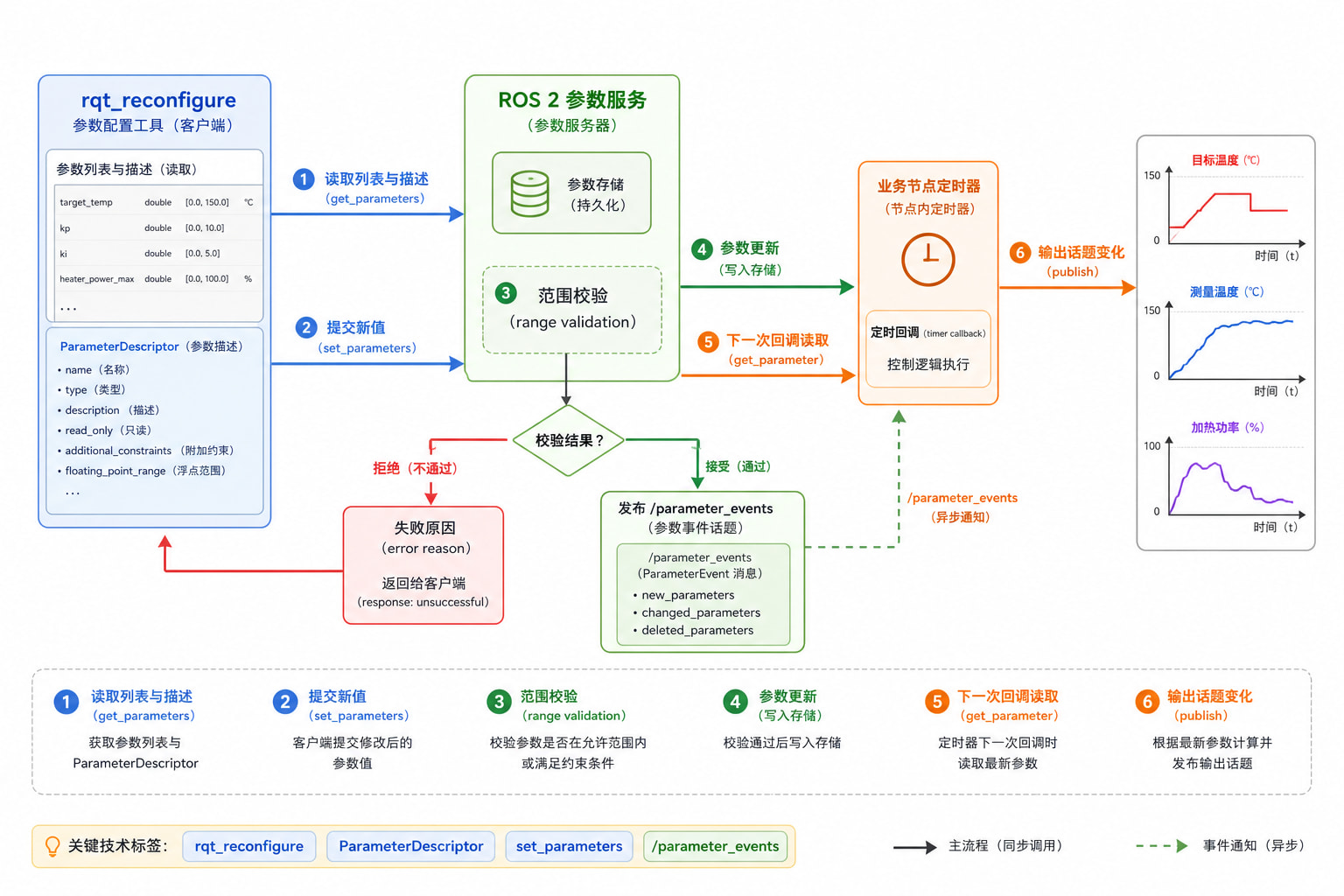

用 rqt_reconfigure 实时改变行为
ros2 run rqt_reconfigure rqt_reconfigure
先改 /lab/setpoint_source：
amplitude = 0.0，目标变成水平线base_target = 28.0，目标立即跳变period_sec = 8.0，再把amplitude = 2.0
再改 /lab/thermal_plant：
heating_gain = 0.10，升温变慢heating_gain = 0.80，升温更快- 关闭
enabled，功率变为 0，温度回落 - 再打开
enabled
命令行验证：
ros2 param get /lab/setpoint_source base_target
ros2 param get /lab/thermal_plant heating_gain
ros2 param get /lab/thermal_plant enabled
测试非法值：
ros2 param set /lab/thermal_plant heating_gain 2.0
应返回失败，参数值保持不变。
11. 常用命令与字段路径速查
节点与话题
| 目的 | 命令 |
|---|---|
| 列出节点 | ros2 node list |
| 查看节点端点 | ros2 node info /lab/thermal_plant |
| 列出话题和类型 | ros2 topic list -t |
| 查看端点与 QoS | ros2 topic info TOPIC --verbose |
| 查看一个样本 | ros2 topic echo TOPIC --once |
| 统计频率 | ros2 topic hz TOPIC |
| 查看接口 | ros2 interface show TYPE |
参数
| 目的 | 命令 |
|---|---|
| 列出节点参数 | ros2 param list NODE |
| 读取参数 | ros2 param get NODE NAME |
| 查看描述与范围 | ros2 param describe NODE NAME |
| 修改参数 | ros2 param set NODE NAME VALUE |
| 导出当前参数 | ros2 param dump NODE |
三条曲线路径
| 含义 | 话题类型 | rqt_plot 路径 |
|---|---|---|
| 目标温度 | std_msgs/msg/Float64 |
/lab/target_temperature/data |
| 测量温度 | sensor_msgs/msg/Temperature |
/lab/temperature/temperature |
| 加热功率 | std_msgs/msg/Float64 |
/lab/heater_power/data |
12. 常见问题与排错
rqt 窗口打开但没有节点
printenv ROS_DISTRO
printenv ROS_DOMAIN_ID
ros2 node list
如果 ros2 node list 为空，检查业务进程是否还在运行。必要时重启 CLI 守护进程：
ros2 daemon stop
ros2 daemon start
ros2 launch 找不到包或启动文件
cd ~/rqt_lab_ws
source /opt/ros/jazzy/setup.bash
colcon build --symlink-install --packages-select rqt_demo
source install/setup.bash
ros2 pkg prefix rqt_demo
如果启动文件缺失，检查 setup.py 的 data_files 是否包含 launch/*.launch.py。
节点存在但 /lab 话题没有连接
ros2 node info /lab/setpoint_source
ros2 node info /lab/thermal_plant
ros2 topic info /lab/target_temperature --verbose
rqt_plot 没有曲线
先确认话题有数据：
ros2 topic echo /lab/temperature --once
ros2 interface show sensor_msgs/msg/Temperature
然后输入正确字段路径：
/lab/temperature/temperature
rqt_reconfigure 看不到业务节点
ros2 param list /lab/thermal_plant
ros2 service list | grep '/lab/thermal_plant/.*parameters'
13. 使用建议
建议始终按这个顺序排查：
ros2 node list和rqt_graphros2 topic list -trqt_topic或ros2 topic echorqt_plotrqt_reconfigure
每次只改一个参数，记录修改前后的变化。调试时优先选择语义清晰、单位明确的数值话题。实时观察和离线分析要分开：rqt_topic 和 rqt_plot 适合当前状态，rosbag 适合复盘。
14. 总结
rqt_graph、rqt_topic、rqt_plot 和 rqt_reconfigure 分别覆盖结构、消息、趋势和配置四个角度。可靠的调试方式不是只打开一个窗口，而是先确认图关系，再检查话题类型与样本，随后对齐关键曲线，最后只改一个参数并观察因果变化。
本文的温控示例提供了一条完整可复现链路：/lab/setpoint_source 发布目标温度，/lab/thermal_plant 计算并发布测量温度与加热功率；三个数值字段可以实时绘制，节点参数可以在运行中修改，非法范围会被节点拒绝。
