实机开 Nav2，Rviz 的 Map 经常出现 No map received、整屏灰、或 Fixed Frame 报错。下面按出现频率把原因拆开，并给出对应命令和改法。
范围说明：
- 导航：静态地图由
map_server发/map - SLAM 建图：
/map多半来自 Cartographer 的 occupancy grid 节点、或 slam_toolbox，不是map_server - 局部代价地图、激光显示本身、全局路径不在此列；但
/scan、TF、时间源会直接影响/map能不能出来
适用说明
| 项 | 说明 |
|---|---|
| 文档类型 | 导航 / 建图联调 · 踩坑排查 |
| 适用场景 | 实机 / 仿真导航；SLAM 建图；本机或远程 Rviz |
| 实测软件 | Ubuntu 22.04 · ROS 2 Humble · Nav2 · Rviz2 |
| 参考工程 | ROSLander / MentorPi 等 navigation + map_server 栈；FishBot Cartographer 一类教程 |
1. 现象与定位范围
常见情况：
- Map 状态：No map received / No tf data
ros2 topic list里有/map，Rviz 仍空白- 车上
echo有数据，远程 PC 的 Rviz 没有 - Costmap 能看见，静态地图没有（或反过来）
- 只起了建图 launch，没有底盘 / 仿真 / 雷达，节点很少，
/map一直不出现
先分清你在查哪一种：
| 场景 | /map 通常谁发 |
还依赖什么 |
|---|---|---|
| 导航加载已有地图 | map_server |
yaml/pgm、lifecycle、TF |
| SLAM 在线建图 | cartographer_occupancy_grid / slam_toolbox 等 | /scan（或深度）、里程计、完整 TF、时间源一致 |
不要把 costmap、点云和 /map 混在同一症状里一起改。

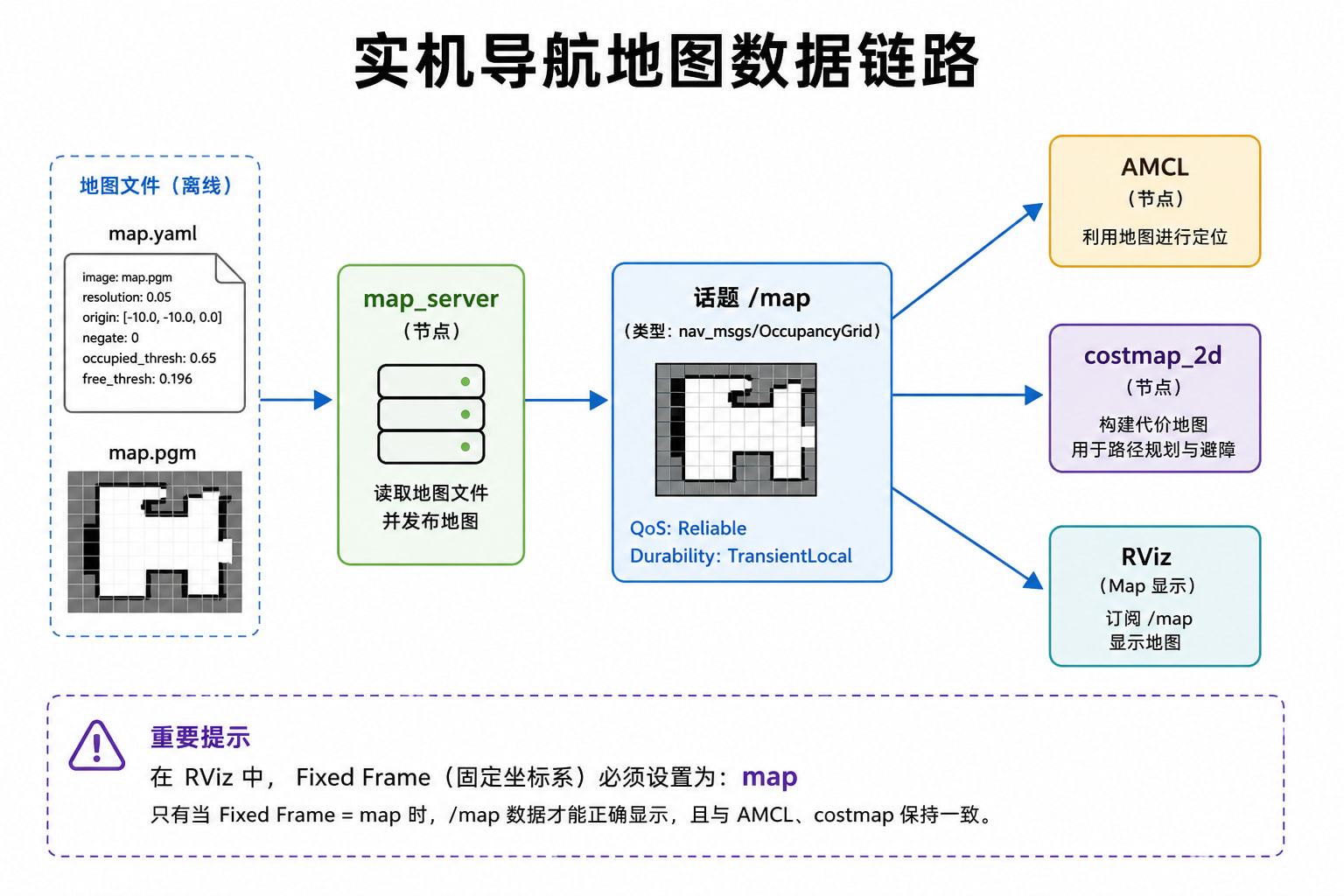

2. 地图数据怎么到 Rviz
导航（map_server） 正常时大致如下：
| 环节 | 正常时应有 |
|---|---|
| 地图文件 | xxx.yaml + xxx.pgm，路径真实存在 |
map_server |
lifecycle 为 active |
| 话题 | /map（或 /robot_x/map），类型 nav_msgs/msg/OccupancyGrid |
| QoS | 多为 Reliable + Transient Local |
| Rviz | Fixed Frame 为 map；Map 插件 Topic 对上 |
SLAM 建图时，链路变成：雷达/里程计 → SLAM 节点 →（occupancy grid）→ /map。任一上游断了，Rviz 都会表现为 map 缺失。鱼香 ROS 教程里 Cartographer 建图出问题，很多其实不是 “lua 文件名写错”，而是 传感器、TF、时间源或启动组合不完整。
和 /scan 不同：导航阶段的 /map 往往不是持续高频流，而是发完靠 Transient Local 留给后来的订阅者。用 ros2 topic hz 去听频率，容易误判。建图阶段 /map 会随探索更新，但仍要先保证有第一帧。
3. 常见根因对照
按实机 / 教程联调里更常见的顺序：
| 优先级 | 根因 | 典型线索 | 怎么处理 |
|---|---|---|---|
| 1 | 发布端没起来（map_server 或 SLAM/occupancy_grid） | 无对应节点；lifecycle 非 active；只起了建图 launch | 查 launch 组合、lifecycle、地图路径 |
| 2 | 上游数据断了（/scan、odom、TF） |
有 SLAM 节点但无 /map；Message Filter dropping；无 map→odom |
查雷达、里程计、TF 树 |
| 3 | 时间源不一致（use_sim_time / 多机时钟） |
仿真混用、树莓派与 PC 差几秒；TF 树跑着跑着断 | 统一 sim_time；多机做 NTP |
| 4 | 话题名 / 命名空间不一致 | 车上 /robot_1/map，Rviz 订 /map |
Topic 和 Fixed Frame 一起改 |
| 5 | QoS 不匹配，晚加入拿不到历史 | list 有话题，默认 echo 卡住或为空 |
Transient Local + Reliable 再 echo |
| 6 | Fixed Frame / Rviz 配置 | Fixed Frame 下拉里没有 map；Map 未勾选 |
先修 TF，再设 Fixed Frame |
| 7 | 跨机 Domain / 网络 | 本机有图，远程没有 | 对齐 ROS_DOMAIN_ID、网段 |
建议从上往下查。教程帖里常见误判：配置文件名已经对上，却一直在改 .lua，忽略了 launch 是否带齐底盘与雷达。

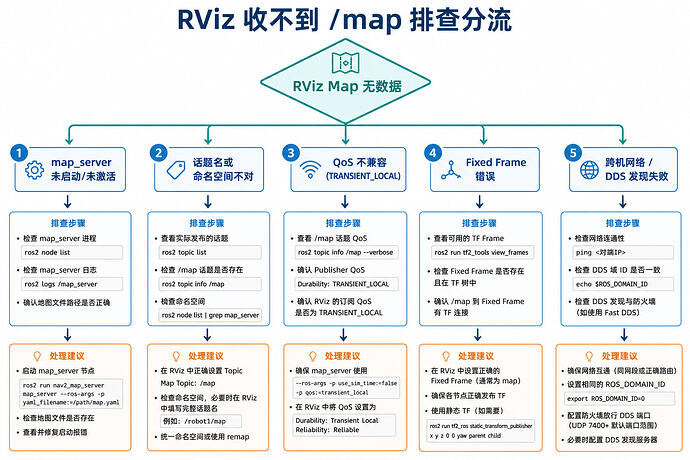

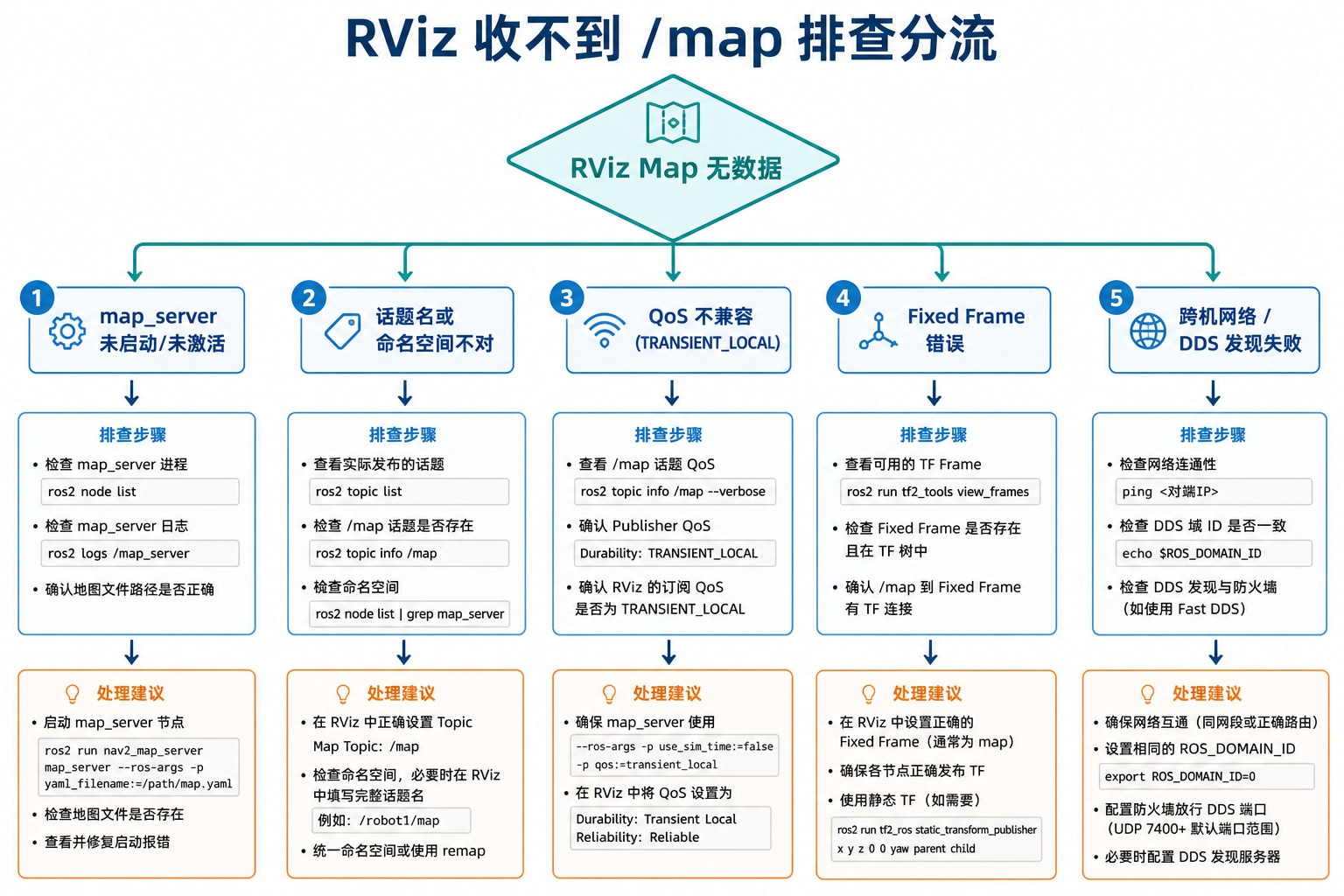

4. 排查步骤
在跑导航 / 建图的机器上执行（远程 Rviz 先保证 Domain 与网络一致）。
4.1 命令快检
# 1) 节点：导航看 map_server；建图看 cartographer / slam_toolbox
ros2 node list | grep -E 'map_server|amcl|cartographer|slam_toolbox|occupancy_grid'
# 2) 话题
ros2 topic list | grep -E 'map|scan|odom'
ros2 topic info /map -v # 有命名空间则改实际名
ros2 topic hz /scan # 建图场景必查
# 3) 能否收到一帧地图（指定 QoS，避免默认策略误判）
ros2 topic echo /map --once --qos-durability transient_local --qos-reliability reliable
# 4) TF
ros2 run tf2_ros tf2_echo map odom
ros2 run tf2_tools view_frames
# 或：ros2 run rqt_tf_tree rqt_tf_tree
# 5) 时间源（仿真 / 多机）
ros2 topic echo /clock --once # 若用仿真时间，应有 /clock
echo $ROS_DOMAIN_ID
4.2 结果怎么对应
| 快检结果 | 优先查 |
|---|---|
| 无 map_server / 无 SLAM 相关节点 | launch 是否启动完整；lifecycle |
有 SLAM 节点、无 /map，且 /scan 无频率 |
雷达驱动、串口、是否被别的 launch 抢设备 |
/scan 正常，无 map→odom |
TF、里程计、SLAM 是否真正在跑 |
| 仿真下 TF 乱、消息被 drop | use_sim_time 是否全局一致 |
| 树莓派建图、PC 上看 map/TF 异常 | 两端 NTP 时间同步 |
topic info 有 Publisher，默认 echo 空，加 Transient Local 才有 |
QoS |
| echo 有数据，Rviz 仍空 | 见第 5 节：Topic / Fixed Frame / Rviz QoS |
| 本机有，远程无 | Domain / 网络 |
4.3 再看 Rviz 面板（速览）
详细面板操作见下一节。这里先记四条：
- Fixed Frame 是否为
map - Map 的 Topic 是否与实际发布一致
- Map 是否勾选；可取消再勾选一次重订阅
- 状态是
No map received还是No tf data——两种修法不同

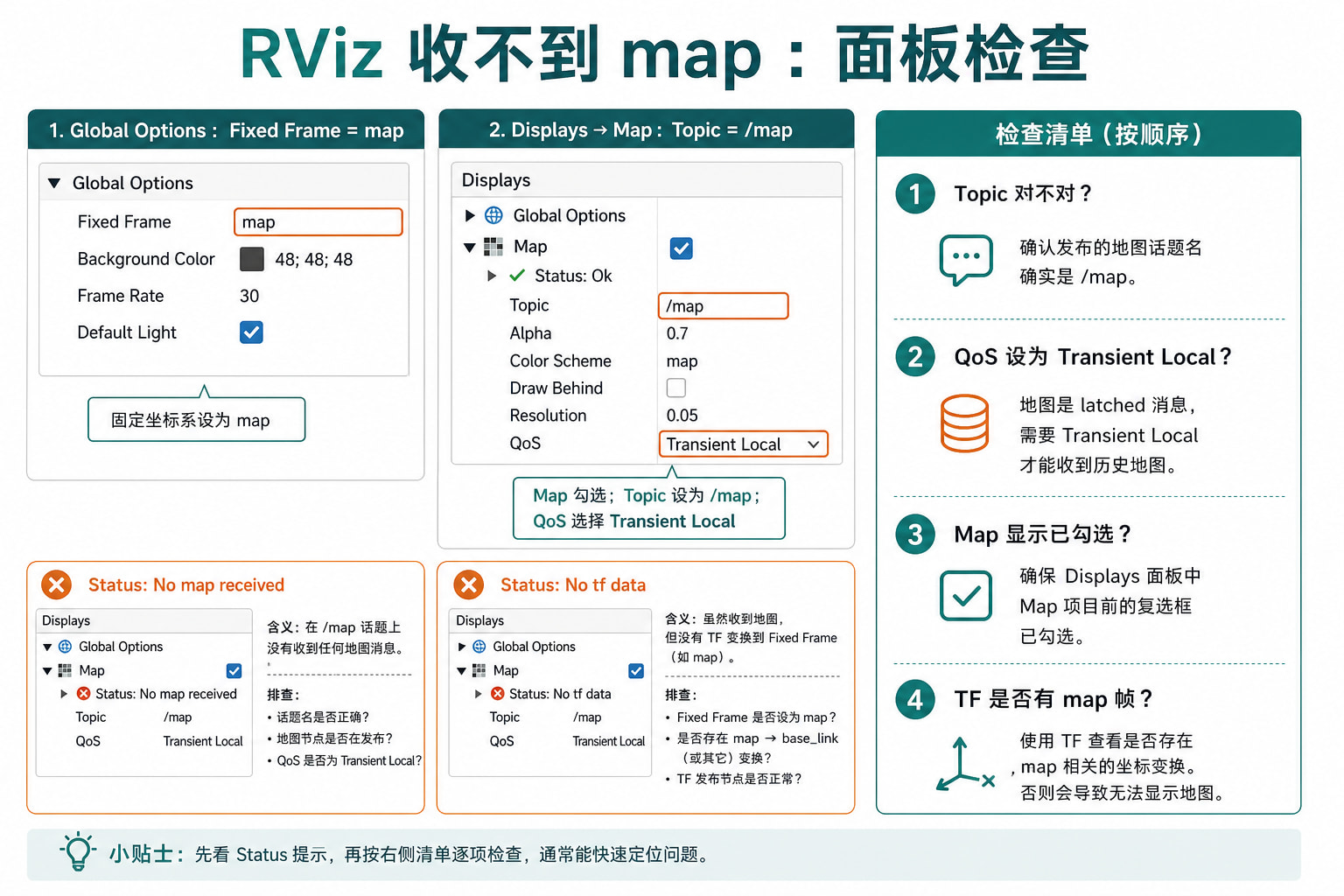

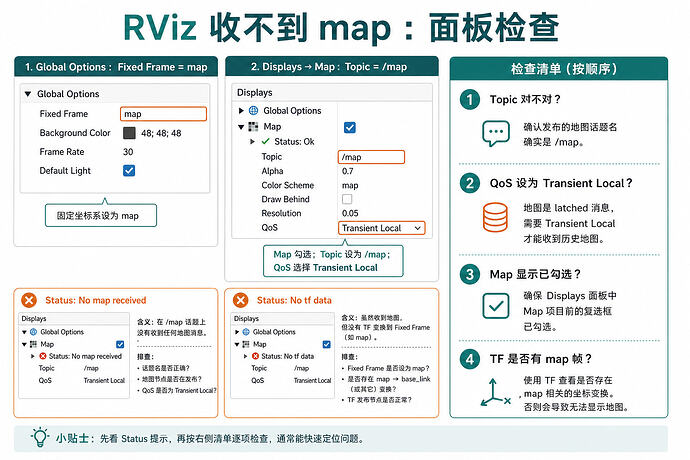

5. Rviz 收不到 map：订阅端怎么查
命令行已经能 echo /map 出数据，但 Rviz 仍空白时，问题多半在 Rviz 这一侧的订阅与坐标系，而不是 map_server 没发。
5.1 先分清两种报错
点开 Displays 里 Map 左侧的状态（或看窗口左下角 Global Status）：
| 状态文案 | 含义 | 先查什么 |
|---|---|---|
| No map received | Map 显示没订到 OccupancyGrid | Topic 名、QoS、发布端是否真有数据、Rviz 是否晚加入 |
| No tf data / Fixed Frame 报错 | 有图也可能画不出，或帧根本不存在 | Fixed Frame、map→odom→base、AMCL / SLAM 是否在发 TF |
| Topic 为空 / Error subscribing | 显示项 Topic 没填或填错 | 手动填 /map 或实际命名空间话题 |
| OK 但仍看不见 | 数据到了，显示参数把图“藏”了 | Alpha、Color Scheme、视角、高度裁剪 |
ros2 topic echo 成功只说明 DDS 上有人在发、当前终端订得到。Rviz 是另一个订阅者，Topic、QoS、Fixed Frame 任一不对，照样 No map received。
5.2 确认 Rviz 是否真的订上了 /map
# 看 /map 当前有哪些订阅者（应出现 rviz 相关）
ros2 topic info /map -v
- Publishers 为空：不是 Rviz 的问题，回到第 4 节查发布端
- 有 Publisher、没有 Rviz 订阅：Map 显示未加、未勾选，或 Topic 写错导致没订上
- 有 Rviz 订阅仍无图：优先查 Fixed Frame / TF，或 QoS 兼容后仍未拿到历史帧
也可在 Rviz 里：Add → By topic → 选 /map（类型 OccupancyGrid）→ Map，避免手填拼错。
5.3 Map 显示项逐项核对
| 项 | 建议 |
|---|---|
| Topic | 与 ros2 topic list 一致，如 /map 或 /robot_1/map |
| Reliability | 与发布端一致，一般为 Reliable |
| Durability | 尽量 Transient Local（对应 map_server 晚加入仍能拿到最后一帧） |
| History / Depth | 保持默认即可；Depth 过小一般不是主因 |
| Alpha | 不要为 0 |
| Draw Behind / 高度 | 误调可能导致“像没图” |
操作顺序建议：
- Global Options → Fixed Frame =
map - 添加或勾选 Map，Topic 选对
- 若仍无图：取消勾选 Map → 再勾选（强制重新订阅）
- 仍无图：先开着 Rviz，再重启一次
map_server/ 建图节点
5.4 Fixed Frame 与“有数据却不画”
Rviz 画 OccupancyGrid 要用 Fixed Frame 做坐标变换。常见情况：
- Fixed Frame 还是
odom/base_link：地图在map下，变换不对时可能空白或位置错乱 - Fixed Frame 下拉里 没有任何帧：说明几乎没收到 TF，先查底盘 / SLAM，不是改 Map Topic 能解决的
- 有
/map、无map→odom：导航时 AMCL 未定位，或建图时 SLAM 尚未产出 map 帧
ros2 run tf2_ros tf2_echo map odom
ros2 run tf2_tools view_frames
5.5 本机 echo 有、Rviz 无：快速对照
| 检查 | 命令 / 操作 | 期望 |
|---|---|---|
| 话题有数据 | ros2 topic echo /map --once --qos-durability transient_local --qos-reliability reliable |
打出一帧 |
| Rviz 已订阅 | ros2 topic info /map -v |
订阅者含 rviz |
| Fixed Frame | Rviz Global Options | map |
| Map Topic | Displays → Map | 与发布名一致 |
| 重订阅 | 取消/勾选 Map，或先 Rviz 后 map_server | 图出现 |
到这里仍没有图，再查跨机 Domain、Docker 网络（第 7 节），或发布端是否只对部分订阅者可见。
6. 按根因处理
6.1 发布端未就绪（导航 map_server）
常见情况：localization 没随导航起来；yaml 路径空或错；lifecycle 停在 unconfigured / inactive。
ls -l ~/ros2_ws/src/slam/maps/map_01.yaml
# yaml 里 image 指向的 pgm 也要在
ros2 lifecycle get /map_server
ros2 lifecycle set /map_server configure
ros2 lifecycle set /map_server activate
ROSLander 一类工程里，map:= 必须以 launch 传入为准；nav2_params.yaml 里的 yaml_filename 常被 RewrittenYaml 覆盖。
6.2 SLAM 建图时 /map 出不来
教程里只跑 cartographer.launch.py、却忘了先起仿真 / 实车 bringup（雷达、里程计、robot_state_publisher）时，节点列表会明显偏少，后面再怎么对 .lua 文件名也出不了图。
建议对照：
- 先起底盘 / Gazebo / 雷达相关 launch，确认
/scan、/tf正常 - 再起建图 launch
ros2 node list里应能看到 Cartographer（或 slam_toolbox）以及生成栅格图的相关节点- 日志里若出现
Message Filter dropping message、queue is full，优先查 TF 时间戳 和 激光 frame 是否对上
在线建图阶段不要指望 map_server；那是保存地图之后、导航加载静态图才用的。
6.3 /scan、odom、TF 上游断开
ros2 topic hz /scan
ros2 topic echo /tf --once
ros2 run tf2_ros tf2_echo map odom
/scan都没有：先修雷达驱动、设备权限、launch 是否重复占用串口- 有 scan、无
map→odom：SLAM 没建立起定位，或里程计 / 静态 TF 缺失 - 实机常用
static_transform_publisher补base_link → laser；缺这段时，建图节点会持续丢激光
6.4 use_sim_time 与多机时间同步
| 环境 | 注意 |
|---|---|
| 纯仿真 | 相关节点统一 use_sim_time:=true，并有 /clock |
| 纯实机 | 统一 use_sim_time:=false，不要残留仿真参数 |
| 树莓派建图 + PC 开 Rviz | 两端用 NTP 对齐系统时间；差几秒就会导致 TF 树异常、map 显示不出来 |
鱼香 ROS 实车联调里，虚拟机与树莓派做完 NTP 后 TF / 建图恢复正常，是高频案例。不要只改 Rviz。
6.5 命名空间 / 话题不一致
ros2 topic list | grep -i map
实机开了命名空间后，话题可能是 /robot_1/map。Rviz 的 Map Topic 和 Fixed Frame 要一起改，只改其中一个仍会空白。

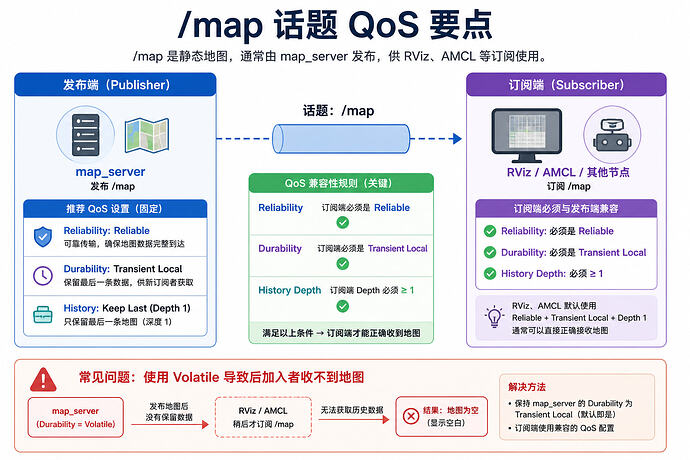

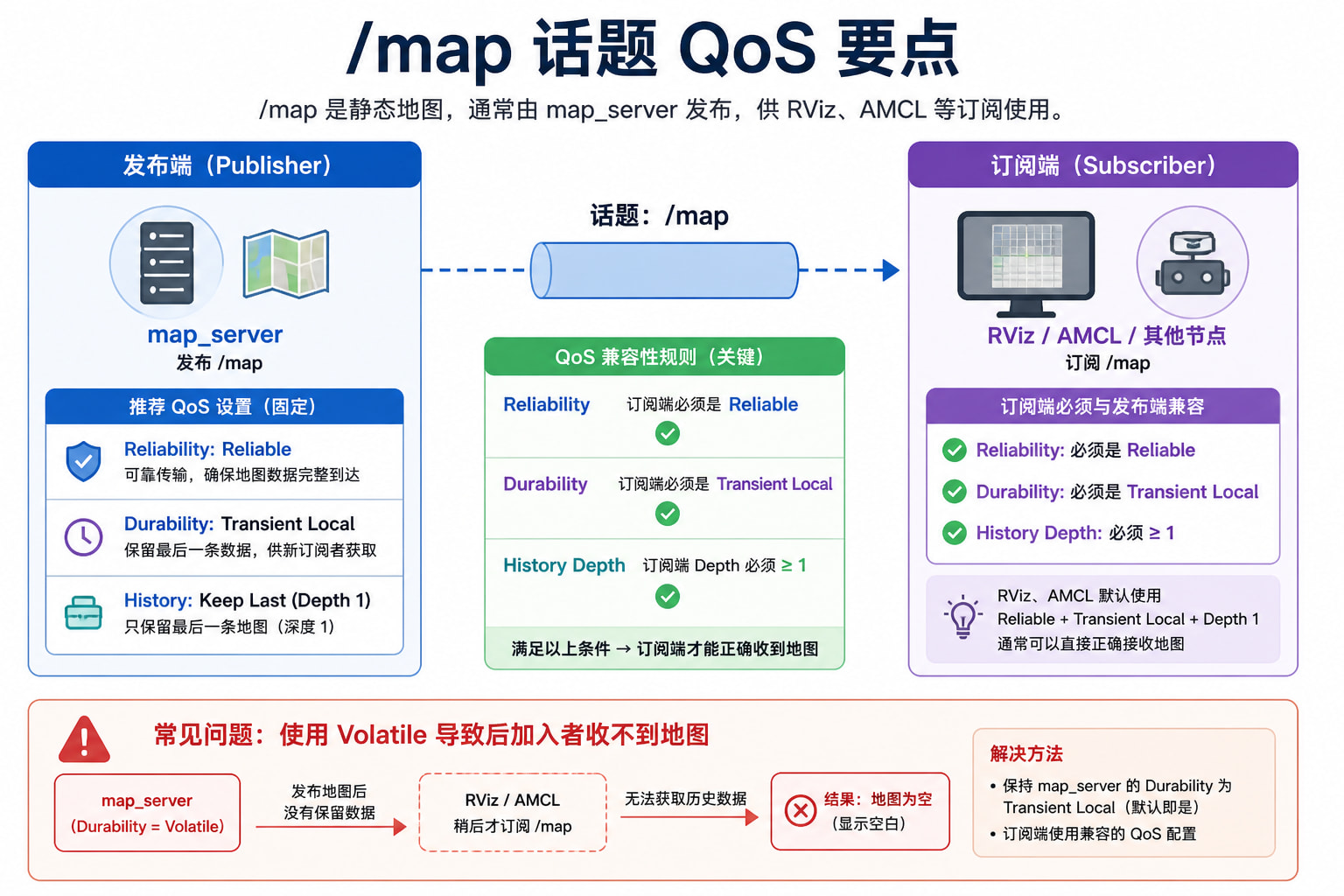

6.6 QoS
导航 map_server 常见策略是 Reliable + Transient Local。命令行默认多为 Volatile，晚加入时 echo 可能卡住或为空。
ros2 topic echo /map --once \
--qos-reliability reliable \
--qos-durability transient_local
自写订阅不要用 qos_profile_sensor_data 去订 /map。Nav2 / AMCL 侧常见：map_subscribe_transient_local: true。Rviz 里也可核对 Map 显示的 Reliability / Durability。
仍无图时：先开 Rviz，再启动 map_server；或对 Map 显示取消勾选再勾选，让它重新订阅历史帧。
6.7 Fixed Frame / TF
- Fixed Frame 先设为
map view_frames确认是否有map → odom → base_footprint- 导航场景还要查 AMCL 是否 active、是否用 2D Pose Estimate 设过初始位姿
有 OccupancyGrid、没有合法 TF 时，Rviz 同样不画图。
6.8 地图文件损坏或路径错误（仅导航加载）
cat your_map.yaml
# image 相对路径相对 yaml 所在目录
只拷 yaml 忘了 pgm，或仿真路径原样搬到实机，都会卡在 map_server。
7. 跨机、Docker、命名空间
7.1 远程 PC 开 Rviz
echo $ROS_DOMAIN_ID
# 需要时可：export ROS_DOMAIN_ID=0
同一网段、DDS 能互相发现。WiFi 客户端隔离、VPN、虚拟机桥接失败时，常见是 topic list 偶发有、数据没有。远程先：
ros2 topic list
ros2 topic echo /map --once --qos-durability transient_local --qos-reliability reliable
远程 echo 都没有，先修网络 / Domain / 时间同步，再开 Rviz。
7.2 Docker 里跑导航 / 建图
确认网络模式（本机 Rviz 多用 host）、地图与配置目录是否挂进容器、容器内路径是否与 map:= 一致。远程连容器时优先查 Domain 和网络。
7.3 不要把 Costmap 当成 /map
| 话题 | 含义 |
|---|---|
/map |
静态地图或 SLAM 栅格输出 |
/global_costmap/costmap |
全局代价地图 |
/local_costmap/costmap |
局部代价地图 |
只能看到 costmap、看不到静态 / SLAM 图，说明 /map 这条链还有问题。
8. 踩坑速查
| 现象 | 原因 | 处理 |
|---|---|---|
只起建图 launch，无 /map |
缺雷达 / 底盘 / 仿真 | 先 bringup，再 SLAM |
/scan 无数据 |
驱动、串口、设备占用 | 单独测雷达再并 launch |
有节点、默认 echo /map 为空 |
Volatile 晚加入 | 加 Transient Local；或先开 Rviz 再起 map_server |
| 有 OccupancyGrid，Rviz 仍 No map received | Topic / QoS / 未勾选 Map | 见第 5 节；topic info -v 确认 rviz 已订阅 |
| 有 OccupancyGrid，Rviz 灰或 No tf | Fixed Frame / TF | Fixed Frame 设为 map，查 TF |
| echo 有、Rviz 无 | 晚加入未拿到历史帧 | 先开 Rviz 再起 map_server；或重勾选 Map |
| 仿真混用实机参数 | use_sim_time 不一致 |
全栈统一 true 或 false |
| 树莓派 + PC 联调 TF 乱 | 系统时间差 | NTP 同步后再建图 |
| 仿真正常、实机不行 | 路径 / 命名空间 / Domain | 核对 launch 与网段 |
| 改了 yaml 无变化 | launch 覆盖了路径 | 查 RewrittenYaml / map:= |
一直改 .lua 文件名仍无图 |
实际是上游数据或 TF | 用 4.1 快检定位，不要只盯配置文件名 |
