SD卡初始化失败

技术支持
,
1

:light_bulb: 建议使用本模板发帖，也可以自由编辑，但必须完整描述产品及问题（至少包含：产品名称、版本、问题描述）。

产品型号 / 套件：幻尔（Hiwonder）ESP32-S3 旗舰版套件
版本 / 规格：
控制板 / 主板：ESP32-S3
操作系统 / 软件 / 固件版本：Windows；Arduino IDE；Arduino ESP32 开发板核心版本 2.0.12；
参考的教程或步骤：《2.2 基础课程》中的 SD 卡实验，配套 SPI_SDCARD 例程。

问题描述：SD 卡初始化失败。

报错信息 / 日志 / 截图：

image562×174 5.57 KB

复现步骤：
1.
2.
3.

已尝试的排查：

补充说明：

2

正在为您安排官方支持人员处理。

若需要我继续协助，可以回复或@我。 @hiwonder_VioLeTzZ

3

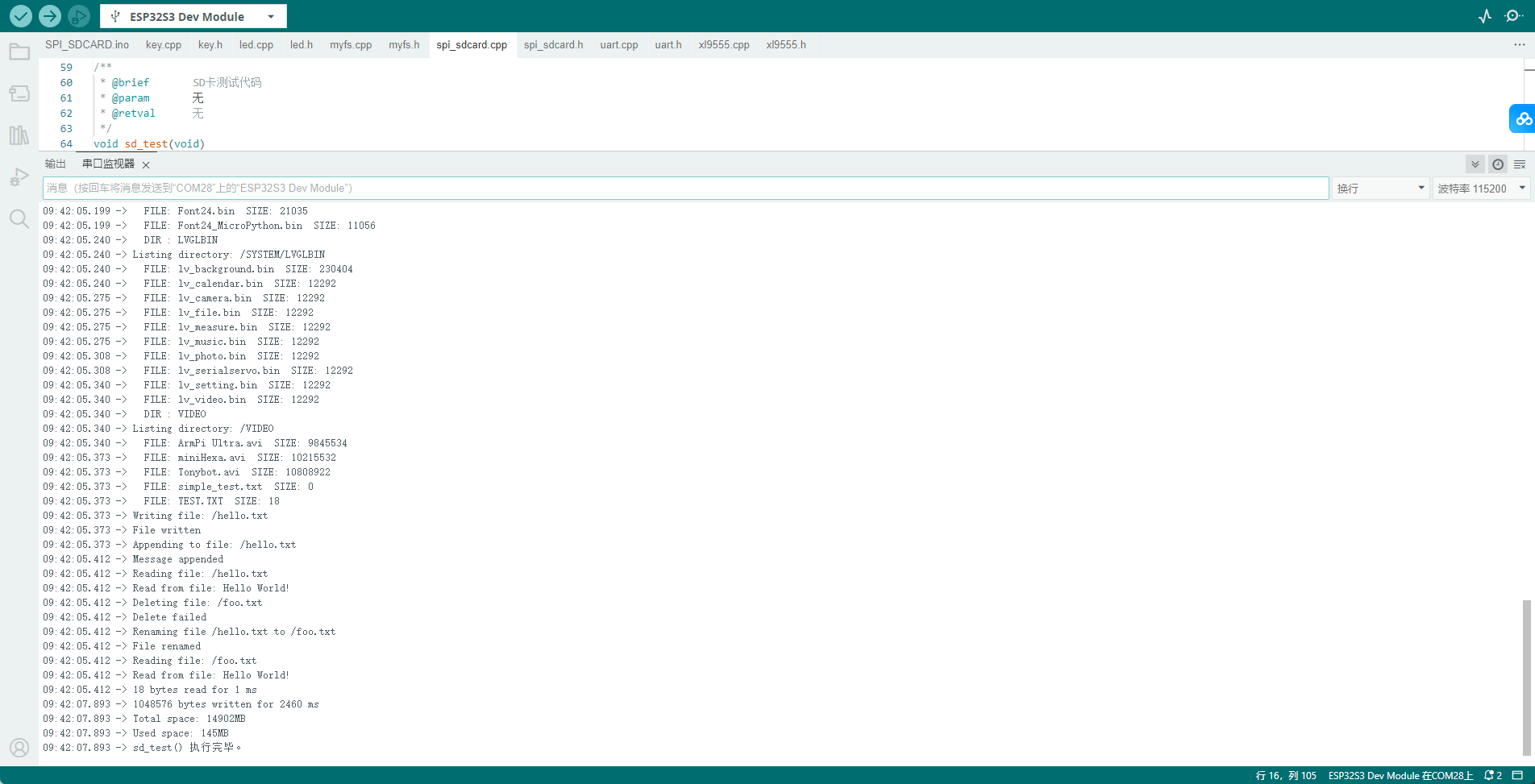

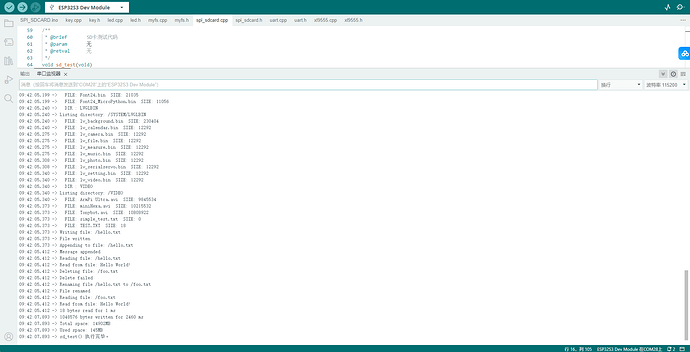

image1904×973 44.3 KB

这边测试功能正常，需要检查一下SD卡的文件系统是否为FAT32，如果不是的话需要转换为这个格式，可以通过SD Card Formatter或者Raspberry Pi Imager这两个工具去处理。

企业微信截图_17881634371464
企业微信截图_17881634371464421×615 10.1 KB

SD Card Formatter.lnk (2.6 KB)

4

您好，针对 ESP32-S3 旗舰版套件运行《2.2 基础课程》中的 SPI_SDCARD 例程出现“SD卡初始化失败”的问题，说明如下：

1. 先了解报错现象（属正常行为）
例程在 setup() 中调用 sdcard_init() 对 SD 卡进行初始化，若 SD.begin() 失败会在串口循环打印“SD卡初始化失败!”，同时红灯闪烁告警，直到初始化成功为止；若检测不到卡则会打印“没有卡连接”。所以反复打印该错误并不代表程序本身有问题，而是卡没有通过初始化。

2. 主要排查步骤（按顺序检查）

  • 检查 SD 卡文件系统是否为 FAT32：Arduino 的 SD 库只支持 FAT16/FAT32 文件系统，如果卡是 exFAT、NTFS 或其他格式，SD.begin() 会失败。请先用 SD Card Formatter 或 Raspberry Pi Imager 将卡格式化为 FAT32 后再试。
  • 确认 TF 卡已插到位：卡槽在开发板上的 TF(SD) 卡槽位置（编号 21），插入时金属触点朝下，推到位并听到卡扣声。
  • 确认卡容量：例程源码中区分卡类型时注明 SDSC 卡最大 2G、SDHC 卡最大 32G，建议使用 32GB 以内的 SDHC 卡测试。
  • 确认烧录环境与例程未改动：开发板型号选择 ESP32S3 Dev Module，串口监视器波特率设为 115200；确认打开的是官方 SPI_SDCARD 例程原文件。
  • 换卡交叉测试：换一张已知正常的 TF 卡（先格式化 FAT32）再跑一次，用于排除卡本身损坏或接触不良。
  • 供电检查：若同时使用显示屏、摄像头、音频等外设，建议按开发板说明使用电池供电（供电电压 5-12.6V），仅跑基础 SD 实验时用 Type-C 供电一般也可以。

3. 补充说明
如果您后续运行的是外置字体、文件读取、图片显示、音乐播放等实验时出现报错，那是因为 SD 卡里缺少对应文件，需要把教程同目录下的“SD卡文件.rar”解压后全部复制到 SD 卡根目录，再插入开发板重新运行程序。

如果按以上步骤处理后仍然初始化失败，请提供：

  • 串口监视器（115200 波特率）的完整日志；
  • 所用 SD 卡的品牌、容量及格式化后的文件系统信息；
  • 卡插入卡槽的照片。

以便进一步判断是卡的问题还是板载卡槽/硬件的问题。

若您觉得本回复有帮助，可以点击下方按钮将其标记为解决方案。

5

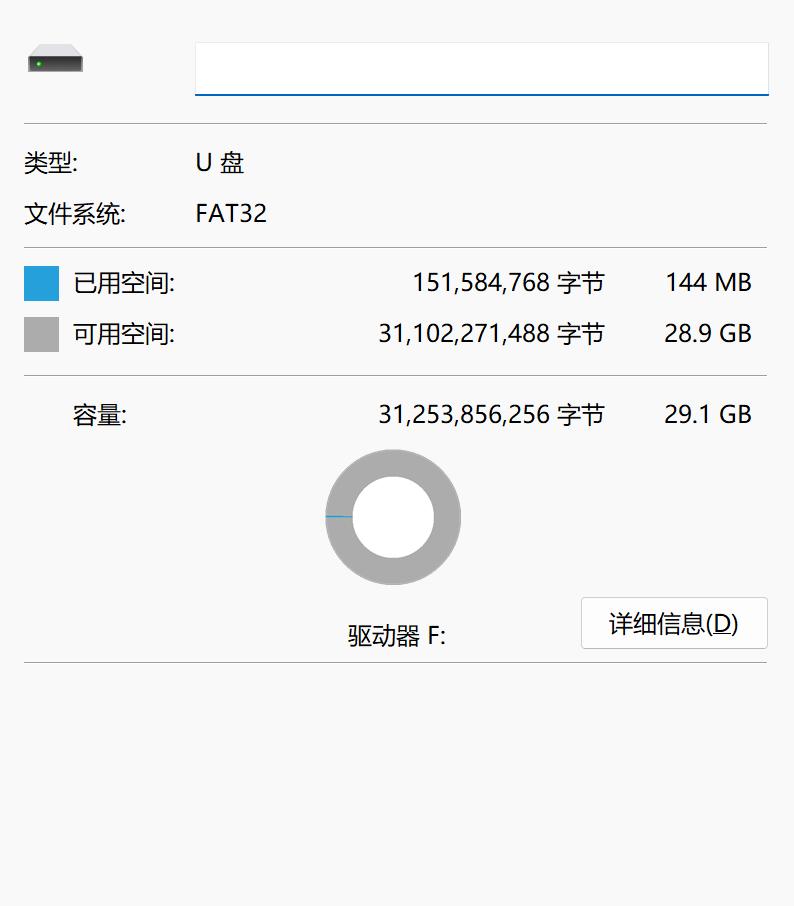

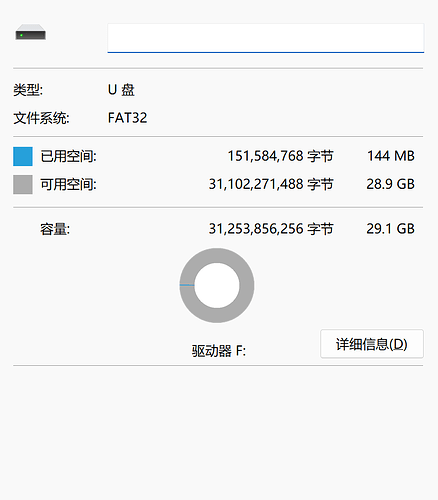

是FAT32

image794×906 17.8 KB

6

您好！既然已确认 SD 卡是 FAT32，说明文件系统这个环节可以排除了。请按以下顺序继续排查：

  1. 先看清串口打印的是哪一句提示（波特率 115200）：

    • 例程中 sdcard_init() 里两次 SD.begin() 都失败时，会打印“SD卡初始化失败!”，随后返回 1；
    • 而如果 SD.begin() 通过、但 SD.cardType() 读取不到卡类型，则会打印“没有卡连接”。
    • 这两种提示对应的方向不同：前者多为卡与板通信失败（接触、容量等），后者多为接触不良或卡不兼容。

  2. 确认卡容量：例程源码中按卡类型区分时注明 SDSC 卡最大 2G、SDHC 卡最大 32G，建议使用 32GB 以内的 SDHC 卡测试；容量过大或非标准卡容易出现初始化失败。

  3. 重新插卡并断电重启：确保 TF 卡完全插到位、接触良好，插好后重新上电（或复位）再观察；有条件的话，换一张已知正常的卡，先用 SD Card Formatter 或 Raspberry Pi Imager 格式化为 FAT32 后交叉测试，排除卡本身的问题。

  4. 确认烧录与串口设置：开发板型号选择 ESP32S3 Dev Module，串口监视器波特率设为 115200，并确认打开的是官方 SPI_SDCARD 例程原文件、未做改动。

  5. 补充说明：该例程的设计就是“初始化失败时循环打印错误提示、LED 闪烁告警，直到初始化成功为止”，所以持续报错只代表卡还没通过初始化，程序本身没有异常。

如果以上步骤都试过后仍然失败，请提供：

  • 串口监视器（115200 波特率）的完整日志（特别是打印的是“SD卡初始化失败”还是“没有卡连接”）；
  • 所用 SD 卡的品牌、容量及格式化工具；
  • 卡插入卡槽的照片。

以便进一步判断是卡的问题还是板载卡槽/硬件的问题。

若您觉得本回复有帮助，可以点击下方按钮将其标记为解决方案。
