TF 树混乱、时间戳报错？常见 TF 问题定位
RViz 中的雷达忽隐忽现、导航节点反复提示 Extrapolation、明明存在两个坐标系却无法查询变换，这些现象不一定都是“缺少 TF”。真正原因还可能是坐标系被拆成两棵树、同一子坐标系被重复发布、发布端与查询端使用了不同的时钟，或查询时刻已经超出 TF 缓存范围。
本文面向已经理解 map → odom → base_link → sensor_frame 基本关系的读者，给出一套可以复用的定位流程：
固定现场 → 确认通信域 → 检查拓扑 → 锁定发布者 → 对齐时钟 → 检查缓存与查询时刻 → 修复后回归
[!IMPORTANT]
TF 报错只说明“监听端在指定时刻无法得到所需变换”，并不直接等于“需要新增一条静态变换”。先保存证据并找到应负责该边的节点，再修改配置。

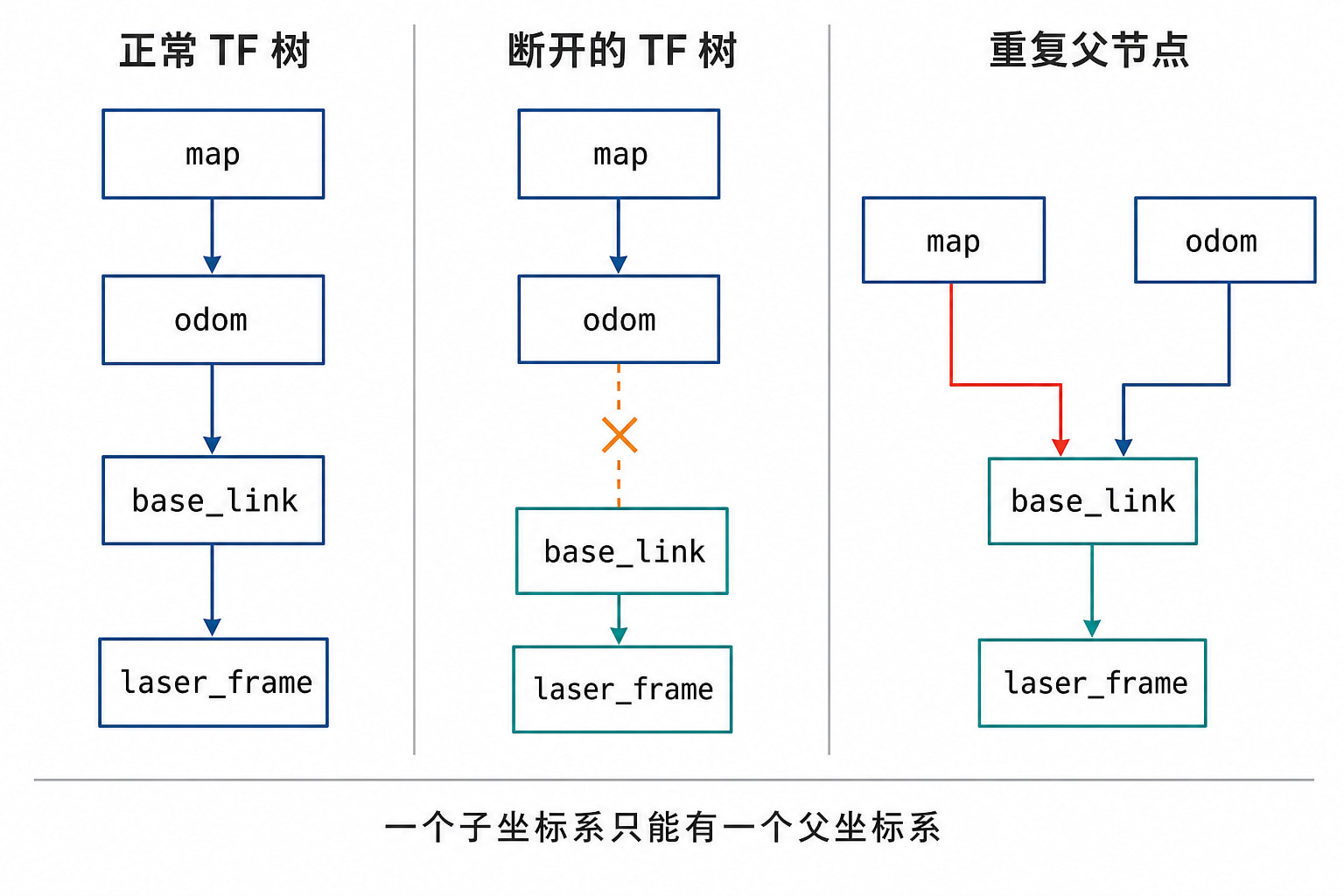

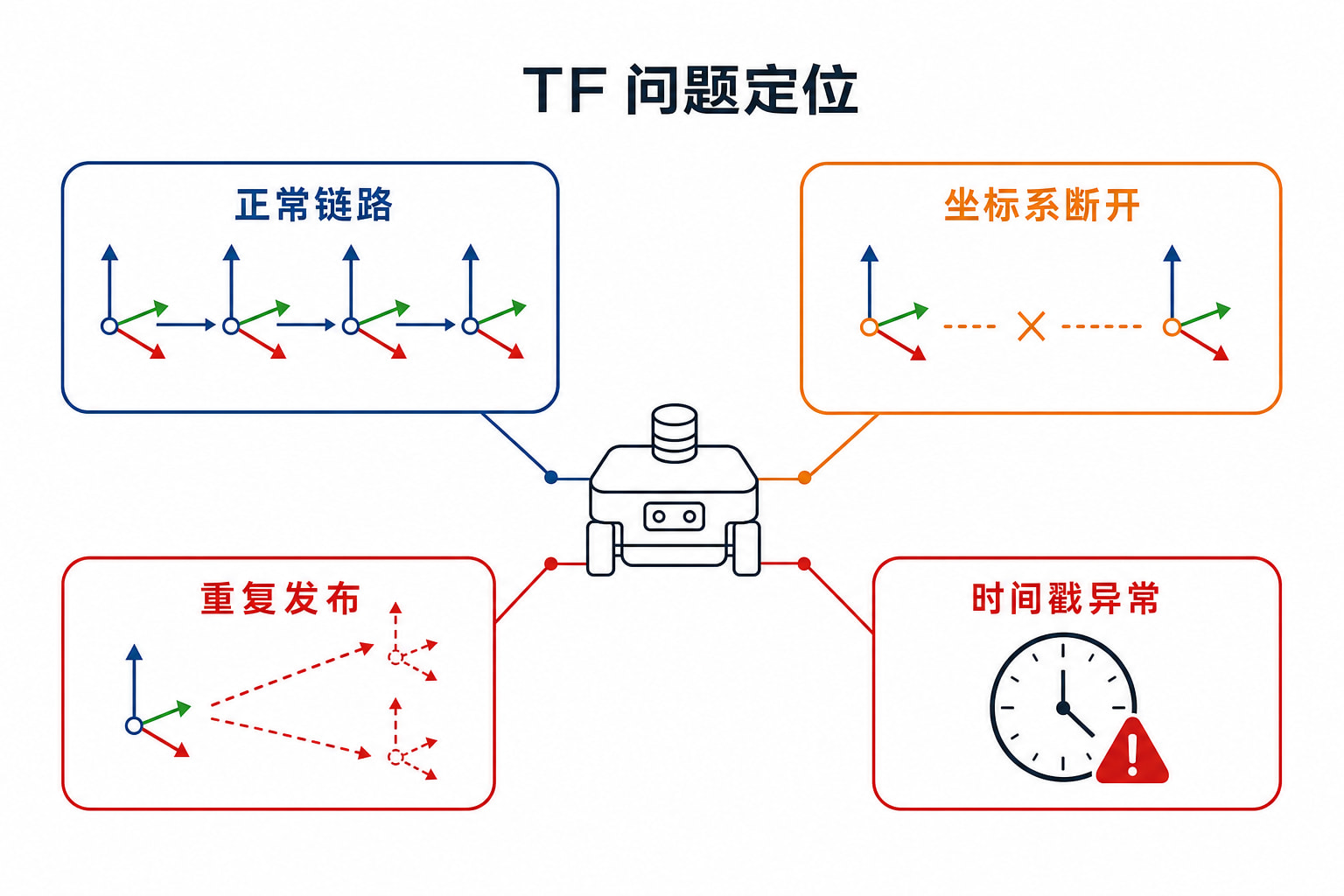

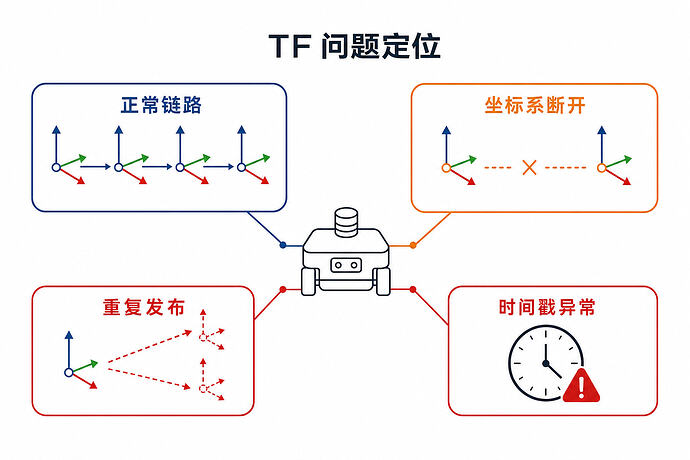

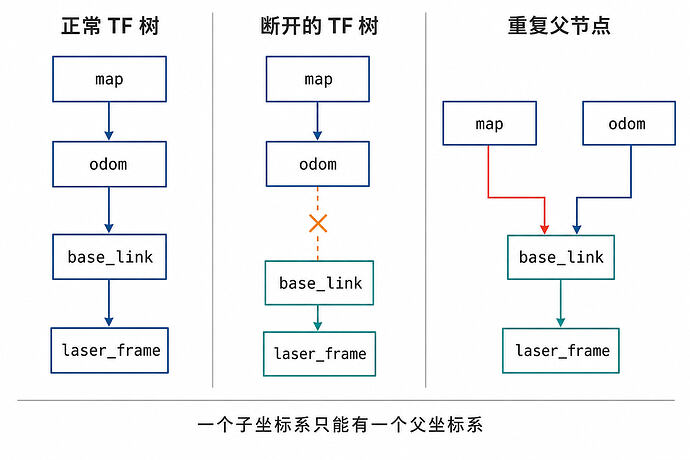

下图概括了本文关注的三类现场信号：断开的坐标系、相互冲突的变换，以及与缓存不匹配的查询时间。图中仅为概念示意，不表示任何具体机器人配置或实测结果。
一、常见问题
1. 实验环境
本文命令以 ROS 2 Humble 为目标环境。开始前执行：
source /opt/ros/humble/setup.bash
echo $ROS_DISTRO
ros2 pkg executables tf2_tools
ros2 pkg executables tf2_ros | grep -E 'tf2_echo|tf2_monitor'
预期现象：ROS_DISTRO 输出 humble，并能列出 view_frames、tf2_echo 和 tf2_monitor。
成功判定：三个工具均可执行。若找不到工具，先确认 ROS 发行版，再安装对应发行版的软件包：
sudo apt update
sudo apt install ros-humble-tf2-tools ros-humble-tf2-ros ros-humble-rviz2
2. 常见问题
本文主要处理以下常见报错或现象：
| 故障类型 | 常见表现 | 第一检查点 |
|---|---|---|
| 坐标系不存在 | Invalid frame ID、RViz 的 Fixed Frame 不存在 |
帧名、节点是否启动 |
| TF 树断开 | Could not find a connection |
view_frames 中的断点 |
| 查询时间太晚 | Extrapolation into the future |
时钟源、发布延迟 |
| 查询时间太早 | Extrapolation into the past |
旧消息、bag 跳时、缓存 |
| 没有收到 TF | No transforms received、树图为空 |
/tf、/tf_static、ROS Domain ID |
| 等待超时 | 间歇成功、transform timeout |
发布频率、延迟、节点状态 |
| 重复或错误发布 | 画面跳变、点云抖动、CPU 占用升高 | 每条边的发布者、监听器数量 |
如果尚不熟悉父子坐标系、静态 TF 与动态 TF，建议先阅读《TF 坐标变换入门：机器人各坐标系关系理清》。
二、报错解释
1. 先保留完整报错信息
TF 报错通常会告诉我们以下信息：
-
要从哪个坐标系转换到哪个坐标系。
-
查询的是哪个时间点。
-
TF 中最早和最新的数据是什么时间。
例如，程序想把 laser_frame 中的雷达数据转换到 map，那么 map、laser_frame、两者之间的完整路径以及雷达消息对应时刻的 TF 都必须存在。
因此，看到 /tf 正在发布，只能说明“系统中有 TF 数据”，不能证明需要的那条路径和那个时间点一定可用。
2. 常见报错速查表
这张表只用于判断问题属于哪一类。找到对应行后，直接进入第三章的对应步骤，具体命令和解决方法不在这里重复展开。
| 看到的报错或现象 | 解释 | 接下来查看 |
|---|---|---|
Invalid frame ID、Frame ... does not exist、RViz 提示 Fixed Frame 不存在 |
这个坐标系还没有出现 | 第 2 步：检查 TF 话题和树结构 |
Could not find a connection、No transform from ... to ... |
两个坐标系都有，但中间少了一段连接 | 第 2 步：检查 TF 话题和树结构 |
Extrapolation into the future |
查询时间比最新 TF 还晚 | 第 4 步：检查时间戳和缓存 |
Extrapolation into the past |
查询时间比缓存中最早的数据还早 | 第 4 步：检查时间戳和缓存 |
No transforms received、树图为空 |
排查端没有收到有效 TF | 第 1、2 步：保存现场并检查 TF |
transform timeout、启动时短暂查询失败 |
等待时间内 TF 还没到 | 第 2、4 步：检查链路和时间 |
| 树图跳变、点云抖动 | 可能存在重复发布或错误的父子关系 | 第 3 步：检查重复发布和错误连接 |
| CPU 占用升高、查询越来越慢 | 可能反复创建监听器或阻塞回调 | 第四章：检查 TF 查询代码 |
3. 查询“最新 TF”
查询最新 TF 适合 RViz 显示、状态检查等不要求与传感器采样严格对齐的场景。
雷达、相机、建图和传感器融合应优先使用消息自身的 header.stamp。否则，即使查询没有报错，也可能把一帧旧数据放到机器人最新位置，造成点云重影或地图抖动。
三、排查与解决流程
按“保存现场 → 检查 TF 树 → 检查重复发布 → 检查时间”的顺序排查。前一步没有确认前，不要急着修改 URDF、外参或发布节点。
1. 保存现场
在问题仍能复现时创建排查目录：
mkdir -p ~/tf_debug
cd ~/tf_debug
并保存节点、话题和 TF 发布信息：
ros2 node list > node_list.txt
ros2 topic list -t > topic_list.txt
ros2 topic info /tf -v > tf_topic_info.txt
ros2 topic info /tf_static -v > tf_static_topic_info.txt
ros2 run tf2_tools view_frames

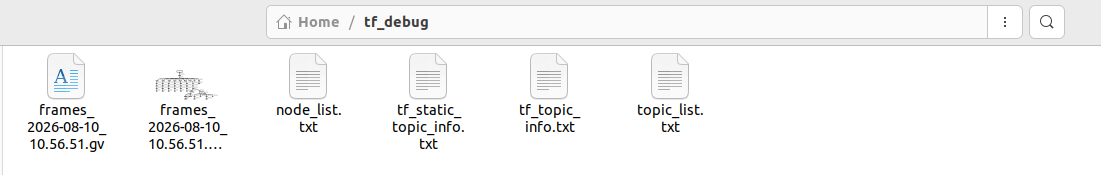

确认文本文件非空，并且 frames.pdf 能显示当前 TF 拓扑。间歇性问题还应录制最小证据包：

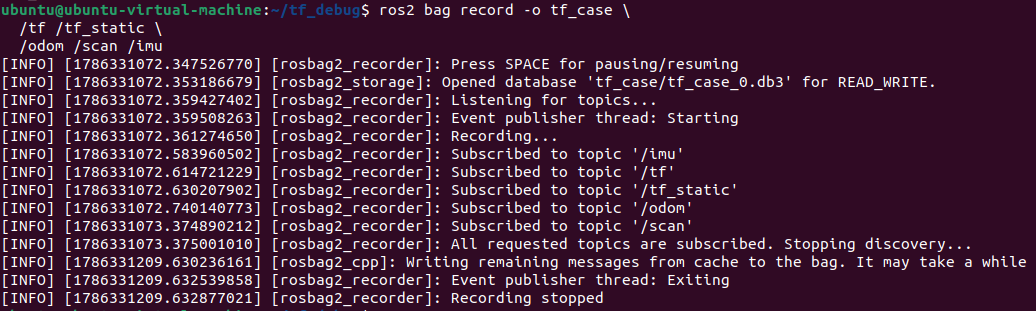

ros2 bag record -o tf_case \
/tf /tf_static \
/odom /scan /imu
复现问题后按 Ctrl+C 结束，再执行：
ros2 bag info ~/tf_debug/tf_case
成功判定：/tf、/tf_static 和触发问题的话题都有消息。话题名必须以 ros2 topic list 的实际输出为准；系统使用仿真时间时再加入 /clock。
[!WARNING]
不要把包含运动控制指令的 bag 直接回放到已上电机器人。应在离线环境回放，或只录制排障需要的话题。
2. 检查 TF 话题和树结构
- 先确认 TF 正在发布，再生成树图：
ros2 topic info /tf -v
ros2 topic info /tf_static -v
ros2 topic hz /tf
ros2 run tf2_tools view_frames
打开 frames.pdf，重点检查：
(1) 目标帧和源帧是否存在。
(2) 两者之间是否连通，父子方向是否正确。
(3) 传感器是否连接到正确的机体坐标系。
(4) 同一个子坐标系是否出现相互冲突的父坐标系。
- 再用
tf2_echo缩小范围，分段检查 TF 链路：

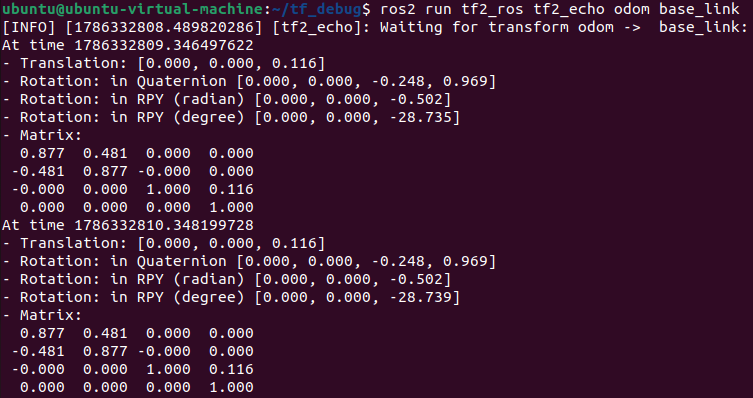

ros2 run tf2_ros tf2_echo odom base_link
打开一个新终端：

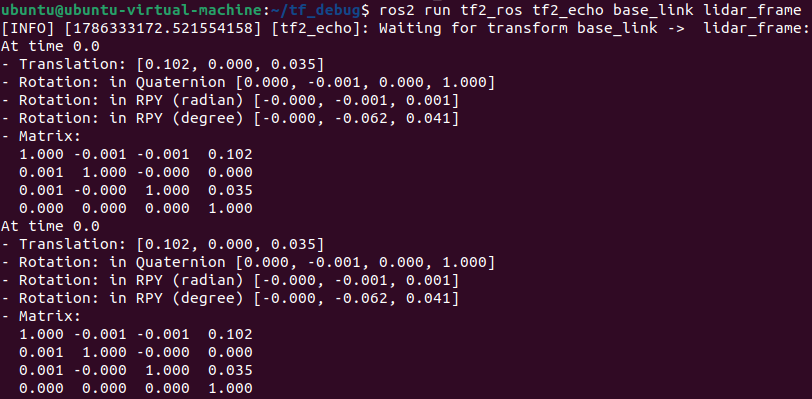

ros2 run tf2_ros tf2_echo base_link lidar_frame
如果 odom → base_link 失败而 base_link → lidar_frame 正常，应检查定位或里程计链路；如果第二条失败，应检查 URDF、传感器帧名和静态 TF。成功判定是目标路径持续输出，固定安装关系保持稳定。
3. 检查重复发布和错误连接
（1）树图跳变、点云抖动或父坐标系来回变化时，先列出 TF 发布者：

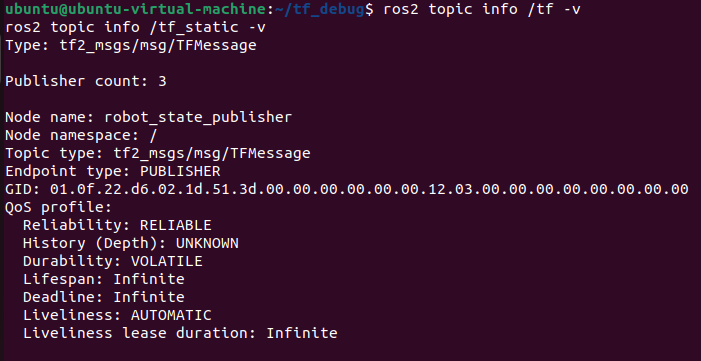

ros2 topic info /tf -v
ros2 topic info /tf_static -v
回传中的 Publisher count 表示发布者数量，Node name 表示发布节点。多个发布者不一定有问题，只要它们负责不同的 TF 即可。
正常情况下：
-
/tf的Durability通常为VOLATILE，用于持续更新的动态 TF。 -
/tf_static的Durability应为TRANSIENT_LOCAL，保证后启动的监听器也能收到静态 TF。 -
发布节点应与系统设计一致，例如
robot_state_publisher、里程计或状态估计节点。
（2）接着观察实际发布的父子坐标系：

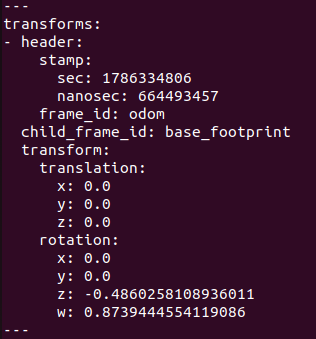

ros2 topic echo /tf
ros2 topic echo /tf_static --qos-durability transient_local
运行几秒后按 Ctrl+C，重点查看：
header:
frame_id: 父坐标系
child_frame_id: 子坐标系
按以下标准判断：
| 回传现象 | 判断 |
|---|---|
多个节点发布不同的 child_frame_id |
通常正常 |
同一个 child_frame_id 对应不同的 frame_id |
父子关系冲突 |
| 同一个子坐标系的变换数值来回跳变 | 可能有重复发布者 |
/tf_static 中同一条固定关系出现不同数值 |
静态 TF 配置冲突 |
| 预期坐标系始终没有出现 | 对应节点未启动、帧名错误或配置未加载 |
（3）/tf 消息本身不包含发布节点名，因此发现可疑坐标系后，还要结合候选节点和源码继续定位：
ros2 node info /robot_state_publisher
grep -R -n \
--exclude-dir=__pycache__ \
--include="*.py" \
"StaticTransformBroadcaster\|TransformBroadcaster\|static_transform_publisher" \
~/ros2_ws/src
节点名和工作空间路径只是示例，应替换为现场实际值。grep 找到的是可能发布 TF 的源码或启动文件，不代表它当前正在运行；需要与 ros2 node list 和 topic info 中的节点名对照。必要时，在机器人停止并做好安全隔离后，逐个停用候选节点进行确认。
成功判定：每个子坐标系只有一个明确的父坐标系和发布来源，固定 TF 数值稳定，动态 TF 随机器人运动合理变化。
[!CAUTION]
停用定位、底盘或状态估计节点前，应停止机器人运动并做好安全隔离。不要为了消除报错随意补零静态变换；只有真实外参为零时，零变换才是正确的。
4. 检查时间戳和缓存

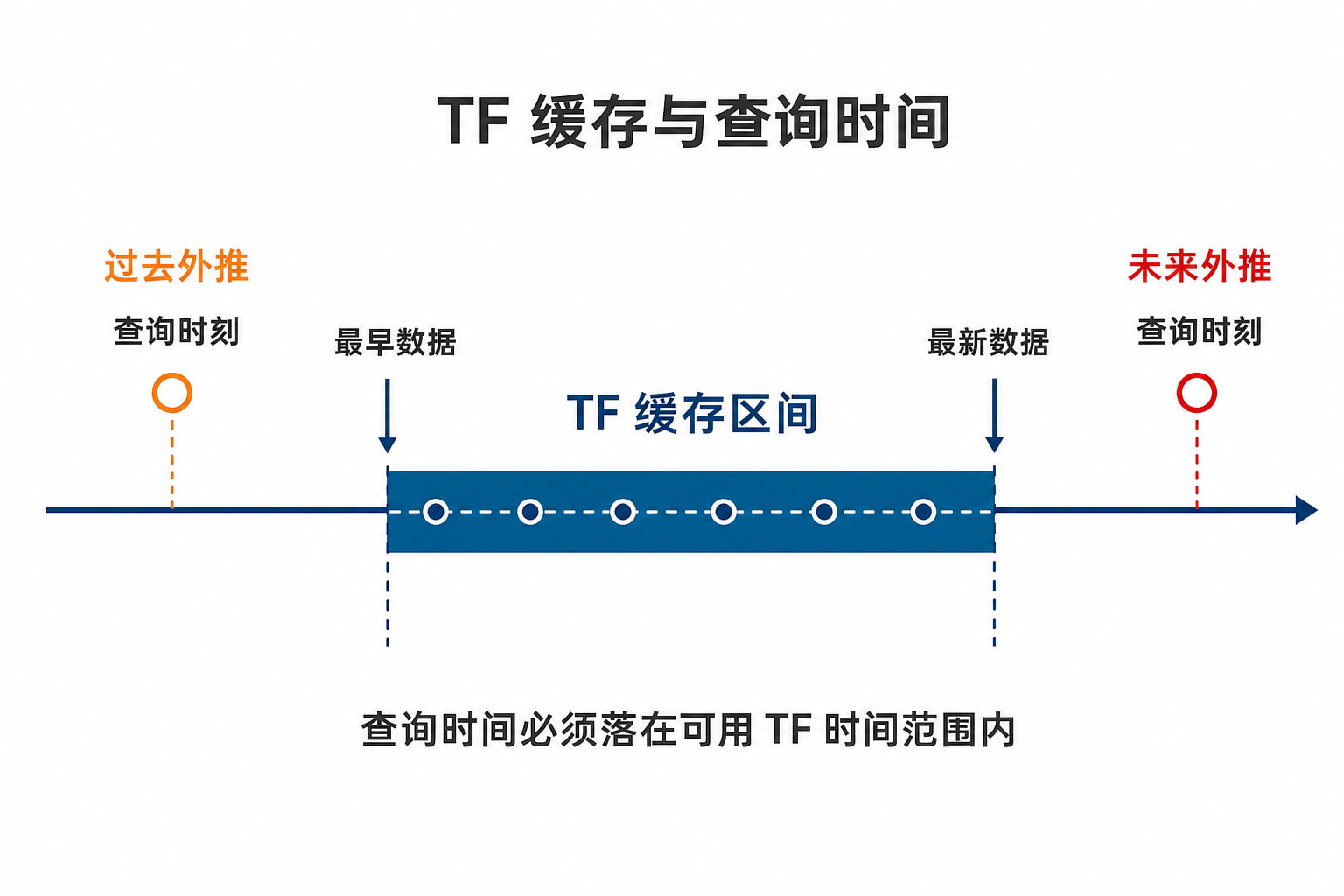

出现 Extrapolation into the future/past 或间歇性超时时，比较错误中的 requested time、latest data 和 earliest data。
-
future：查询时间晚于最新 TF。 重点检查运行 ROS 2 的电脑与传感器时间是否同步，以及 TF 发布是否出现延迟。
-
past：查询时间早于缓存中的最早 TF。 重点检查消息积压、错误时间戳，以及程序是否反复创建 TF Buffer。
（1）检查节点的时间源
当前系统为实机运行，关键节点应统一使用系统时间：

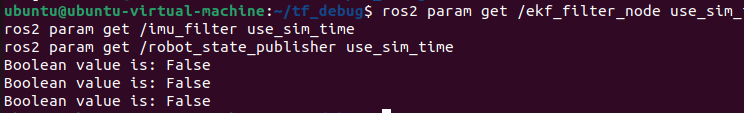

ros2 param get /ekf_filter_node use_sim_time
ros2 param get /imu_filter use_sim_time
ros2 param get /robot_state_publisher use_sim_time
如果 ros2 node list 中存在 /rviz2，再执行：
ros2 param get /rviz2 use_sim_time
根据回传判断：
| 回传结果 | 判断与处理 |
|---|---|
所有节点均为 False |
正常，节点统一使用实机系统时间 |
任一节点为 True |
时间源不一致；检查启动参数，关闭该节点的 use_sim_time 后重启 |
| 提示节点不存在 | 节点名写错或节点没有启动 |
| 提示参数不存在 | 该节点没有提供此参数，需要检查启动方式 |
（2） 检查 TF 路径的频率和延迟
当前 TF 树没有 map，应检查实际存在的 odom → base_link：

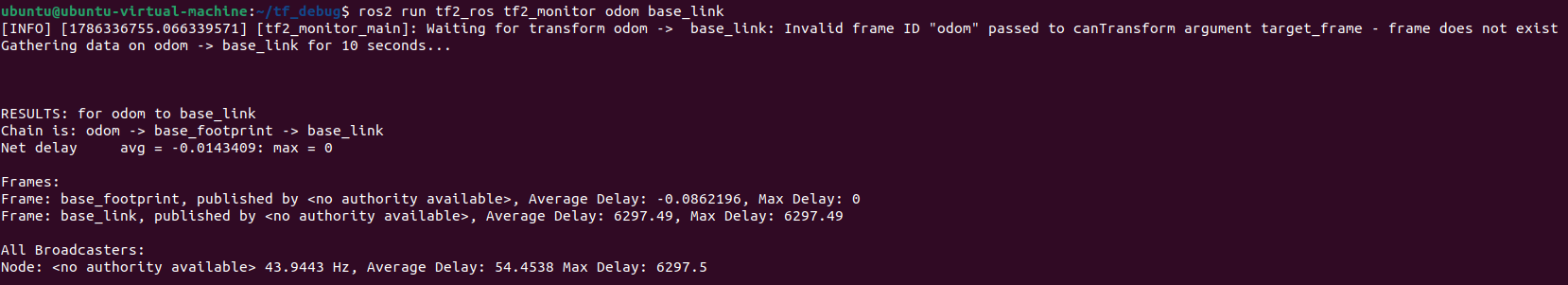

ros2 run tf2_ros tf2_monitor odom base_link
运行一段时间后，根据回传判断：
| 回传现象 | 判断 |
|---|---|
| 启动时短暂等待，随后输出统计信息 | 正常预热 |
| TF 路径持续可用，频率非零且稳定 | 发布链路基本正常 |
| 延迟保持稳定 | 没有明显积压 |
| 延迟持续增大 | 发布节点卡顿、消息积压或网络延迟 |
| 频率变为零或长时间没有更新 | 对应 TF 发布节点可能停止 |
| 一直提示坐标系不存在 | 帧名错误、节点未启动或 TF 树不连通 |
频率和延迟没有适用于所有机器人的固定阈值，应重点观察它们是否稳定，以及故障发生前后是否明显变化。
成功判定：所有关键节点的 use_sim_time 均为 False，tf2_monitor 能持续获得 odom → base_link，发布频率和延迟保持稳定。增大等待时间或缓存只能缓解短暂延迟，不能修复帧名错误、TF 树断开或时间源不一致。
四、程序中使用 TF 的常见问题
这里的“程序中使用 TF”，是指 ROS 2 节点在 Python 或 C++ 源码中调用 TF 接口，获取两个坐标系之间的变换。例如，程序需要把雷达数据从 laser_frame 转换到 base_link，就会通过 TF Buffer 查询对应时刻的变换。view_frames、tf2_echo 等终端命令属于排查工具。
1. 基本写法
TF Buffer 和监听器应在节点初始化时创建一次；查询时使用消息自身的 header.stamp，并处理查询异常：
from rclpy.duration import Duration
from rclpy.time import Time
from tf2_ros import Buffer, TransformException, TransformListener
class SensorTransformer:
def __init__(self, node):
self.node = node
self.buffer = Buffer(node=node)
self.listener = TransformListener(self.buffer, node)
def lookup_for_message(self, msg):
try:
return self.buffer.lookup_transform(
'base_link',
msg.header.frame_id,
Time.from_msg(msg.header.stamp),
timeout=Duration(seconds=0.2),
)
except TransformException as exc:
self.node.get_logger().warning(f'TF lookup failed: {exc}')
return None
2. 常见错误
| 错误写法 | 可能造成的结果 | 正确处理 |
|---|---|---|
| 每次回调都新建 Buffer 或监听器 | 缓存没有历史数据，查询容易失败 | 在节点初始化时创建一次并长期复用 |
使用 now() 代替消息时间戳 |
传感器数据与机器人位姿时间不对应 | 优先使用消息的 header.stamp |
| 查询失败时不处理异常 | 一次临时失败就可能让程序退出 | 捕获 TransformException 并记录原因 |
| 无限重试或长时间阻塞 | 其他回调无法运行，TF 反而更难收到 | 设置较短等待时间，由业务决定丢弃或稍后重试 |
连续传感器数据查询失败时，可以丢弃当前帧并计数报警；导航目标等关键请求可以把失败返回给上层处理。帧名错误或 TF 树不连通时，单纯重试不会解决问题。
五、参考资料
1. 官方资料
2. 延伸阅读
[!NOTE]
以上两篇文章主要使用 ROS 1 命令和接口。本文只参考其排查思路，命令、参数和代码均按 ROS 2 Humble 重新整理；其中的固定性能数字和未经当前环境复核的经验阈值没有作为本文结论。
