【NexArm智能机械臂】MoveIt2 快速上手：运动规划入门

Cyanat · 2026 年7 月 21 日 09:13

【NexArm智能机械臂】MoveIt2 快速上手：运动规划入门

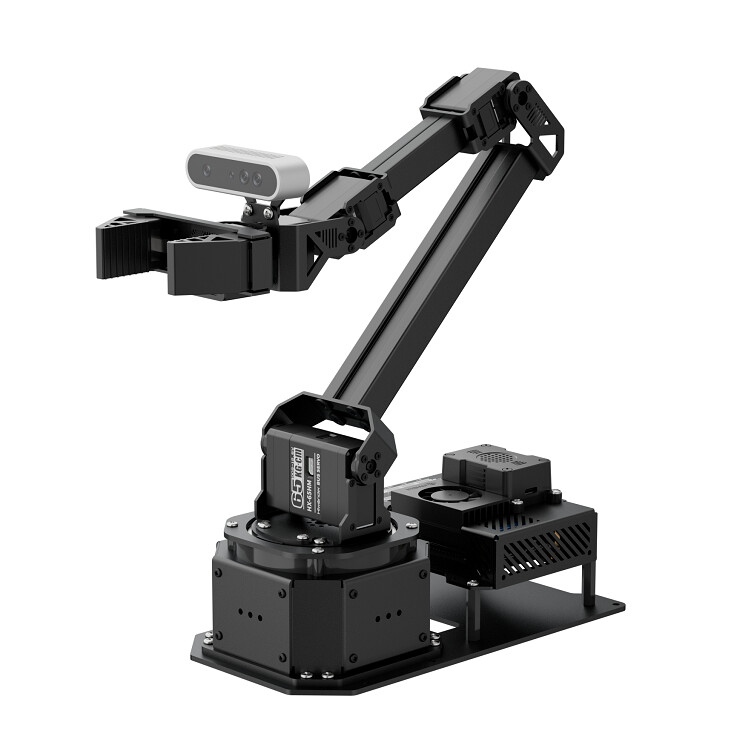

产品图示：

适用于产品： 幻尔科技NexArm智能机械臂

涉及模块： MoveIt2仿真

MoveIt 2 是 ROS 2 生态中常用的机械臂运动规划框架，负责逆运动学、碰撞检测、路径规划和轨迹执行。它并不限定某一个型号：只要机械臂具备正确的 URDF/SRDF、运动学插件、控制器配置和 ros2_control 接口，就可以复用本文的基本流程。本文使用 NexArm 五自由度机械臂完成实测；对于 Simulations 功能包支持的其他机型，应切换对应的描述包、MoveIt 配置包和控制器参数。

完成本文后，你将能够：

启动NexArm机械臂对应的 MoveIt 2 配置，并理解本文命令中的可替换部分；
理解 URDF、SRDF、运动学插件和控制器配置之间的关系；
在 RViz2 中设置目标位姿并执行运动规划；
在 Gazebo Sim 中验证机械臂是否按规划轨迹运动；
排查模型、TF、IK 和控制器相关的常见问题。

1. 实测环境与适用范围

1.1 软件版本

项目	实测版本
适用设备	通用 ROS 2 设备或开发电脑，不要求连接机器人
操作系统	Ubuntu 22.04
ROS 2	ROS 2 Humble
MoveIt 2 核心组件	`moveit_ros_move_group` 2.5.6
RViz2	11.2.12
Gazebo	Gazebo Sim 6.16.0
ROS-Gazebo 接口	`ros_ign_gazebo`、`ros_ign_bridge`、`ign_ros2_control`
实测机械臂模型	NexArm机械臂模型
MoveIt 规划组	`arm`：`joint1`～`joint5`
RViz2 仿真硬件接口	`mock_components/GenericSystem`
Gazebo 仿真硬件接口	`ign_ros2_control/IgnitionSystem`

本文的操作方法并不只适用于 NexArm。对于其他机械臂，通常需要替换描述包、SRDF 规划组、末端链路、关节名称、运动学插件以及控制器名称。本文命令与运行结果只对NexArm机械臂流程进行实测，因此其他机型必须按各自的配置包再次验证，不能直接照抄 nexarm_moveit_config 包名。

本文只讨论仿真，不连接实体机械臂，不涉及舵机控制板、电源、串口、USB 或总线接线。

1.2 版本检查

执行以下命令检查 ROS 2、MoveIt 2、RViz2 和 Gazebo Sim 版本：

echo $ROS_DISTRO
ros2 pkg xml moveit_ros_move_group | grep '<version>'
ros2 pkg xml rviz2 | grep '<version>'
dpkg -s ros-$ROS_DISTRO-rviz2 | grep Version
ign gazebo --version

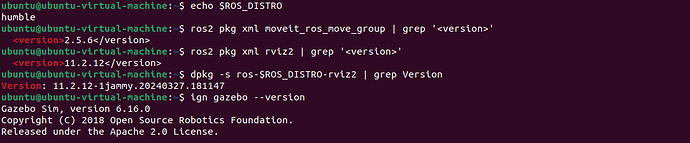

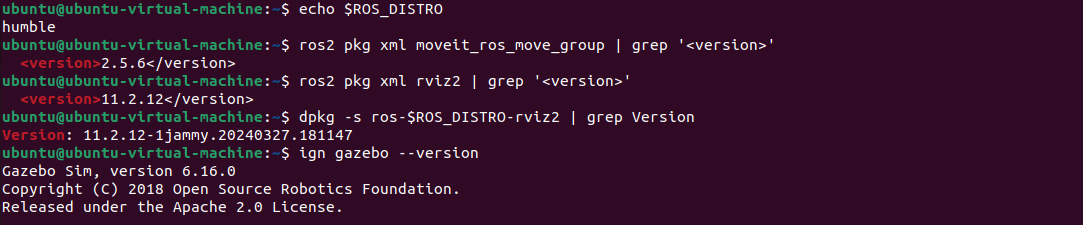

本次实测得到的关键输出如下：

humble
<version>2.5.6</version>
<version>11.2.12</version>
Version: 11.2.12-1jammy.20240327.181147
Gazebo Sim, version 6.16.0

注意：执行 dpkg -s ros-humble-moveit 时提示元包未安装，并不代表 MoveIt 2 不可用。本环境安装了 MoveIt 2 的独立组件，ros2 pkg xml moveit_ros_move_group 能够返回 2.5.6，且 move_group 已实测正常启动。

2. 工程组成与工作原理

本文涉及以下主要 ROS 2 功能包：

~/ros2_ws/src/simulations/
├── nexarm_description/       # NexArm 的 URDF/Xacro 与 STL 网格模型
├── nexarm_moveit_config/     # NexArm 的 SRDF、运动学、控制器及启动文件
├── robot_moveit_config/      # 其他机型的 MoveIt 配置示例
└── robot_gazebo/             # Gazebo 世界、模型生成和 ros_ign_bridge

关键文件及其作用如下：

文件	作用
`nexarm_description/urdf/nexarm.urdf.xacro`	定义机械臂连杆、关节、碰撞模型和关节限位
`nexarm_moveit_config/config/NexArm.srdf`	定义 `arm`、`gripper` 规划组和命名姿态
`nexarm_moveit_config/config/kinematics.yaml`	为 `arm` 配置 TRAC-IK 求解器
`nexarm_moveit_config/config/joint_limits.yaml`	设置 MoveIt 侧速度与加速度缩放
`nexarm_moveit_config/config/ros2_controllers.yaml`	配置 mock 模式下的 `ros2_control` 控制器
`nexarm_moveit_config/config/moveit_controllers.yaml`	建立 MoveIt 与轨迹控制器 Action 的映射
`nexarm_moveit_config/launch/demo.launch.py`	启动 RViz2、`move_group`、TF 及所需控制节点
`robot_gazebo/launch/worlds.launch.py`	启动 Gazebo 世界、生成模型并加载桥接节点

教程资料将整个 simulations 目录放入 ~/ros2_ws/src/。不同机型的模型和 MoveIt 配置不同，运行前应确认当前环境选择的机器类型与要启动的配置包一致。本文后续命令中的 nexarm_moveit_config、arm、joint1～joint5 都是 NexArm 实测值，不是所有产品的固定名称。

一次完整运动的消息链路可以概括为：

RViz2 目标位姿
      ↓
MoveIt 2 / move_group
      ↓
逆运动学 + 碰撞检测 + 路径规划
      ↓
arm_controller/follow_joint_trajectory
      ↓
mock_components 或 ign_ros2_control
      ↓
关节状态反馈 → RViz2 / Gazebo 更新模型

2.1 规划组

NexArm.srdf 将五个旋转关节定义为 arm 规划组：

<group name="arm">
    <joint name="joint1"/>
    <joint name="joint2"/>
    <joint name="joint3"/>
    <joint name="joint4"/>
    <joint name="joint5"/>
</group>

因此，在 RViz2 的 MotionPlanning 面板中必须选择 arm。夹爪属于单独的 gripper 组，不应把它当作机械臂末端位姿规划组。

2.2 逆运动学配置

当前工程使用 TRAC-IK：

arm:
  kinematics_solver: trac_ik_kinematics_plugin/TRAC_IKKinematicsPlugin
  kinematics_solver_search_resolution: 0.005
  kinematics_solver_timeout: 0.005
  position_only_ik: true

position_only_ik: true 表示求解时重点满足末端位置，不强制满足完整三维姿态。这与 NexArm 只有五个主要旋转关节有关：它无法像标准六自由度工业机械臂那样，在任意位置同时实现任意方向。

3. 前置条件

开始前应满足以下条件：

Ubuntu 22.04 已安装 ROS 2 Humble；
MoveIt 2、TRAC-IK、ros2_control、RViz2 和 Gazebo Sim 相关组件已安装；
simulations 中的相关功能包已放入同一个 ROS 2 工作空间并完成编译；
每个新终端都已加载 ROS 2 和工作空间环境；
虚拟机设置与配套教程保持一致。本教程使用的虚拟机要求在显示器设置中取消“加速 3D 图形”；不同虚拟化软件的图形兼容性可能不同，不应直接套用其他平台的设置。

3.1 编译功能包

首次导入资料时，将提供的 simulations.zip 解压并放入 ~/ros2_ws/src/simulations。如果工作空间中已经存在该目录，可直接进入编译步骤，不要再次复制同名功能包，否则 colcon 可能报告 duplicate package name。

假设工作空间为 ~/ros2_ws，执行：

source /opt/ros/humble/setup.bash
cd ~/ros2_ws
colcon build --symlink-install

编译结束时不应出现 Failed。如果依赖已经安装，相关功能包应全部完成构建。

3.2 加载环境并检查功能包

假设工作空间为 ~/ros2_ws，每个新终端先执行：

source /opt/ros/humble/setup.bash
source ~/ros2_ws/install/setup.bash
source ~/ros2_ws/.typerc

配套教程会把工作空间环境和 .typerc 写入 ~/.bashrc。如果已经完成该配置，也可以在新终端执行 source ~/.bashrc 一次性加载。.typerc 中包含设备或机器类型等环境配置；切换产品后，应先按对应产品资料更新该文件，再重新打开终端。

检查三个功能包是否可以被 ROS 2 找到：

ros2 pkg prefix nexarm_description
ros2 pkg prefix nexarm_moveit_config
ros2 pkg prefix robot_gazebo

三个命令都应返回工作空间 install 目录下的安装路径。如果提示 package not found，优先检查是否忘记加载 install/setup.bash。

4. 第一阶段：使用 mock_components 在 RViz2 中规划

这一阶段不启动 Gazebo。MoveIt 2 使用 mock_components/GenericSystem 模拟硬件接口，适合快速检查模型、规划组、逆运动学和控制器配置。

4.1 启动 MoveIt 2

打开终端，加载环境后执行：

ros2 launch nexarm_moveit_config demo.launch.py

该命令会启动：

move_group：MoveIt 2 的核心规划节点；
RViz2 及 MotionPlanning 插件；
robot_state_publisher 和静态 TF；
ros2_control_node；
joint_state_broadcaster；
arm_controller 和 gripper_controller。

默认 mock 硬件接口来自 NexArm.ros2_control.xacro：

<ros2_control name="FakeSystem" type="system">
    <hardware>
        <plugin>mock_components/GenericSystem</plugin>
    </hardware>
    <!-- joint1～joint5 与 gripper_base_joint -->
</ros2_control>

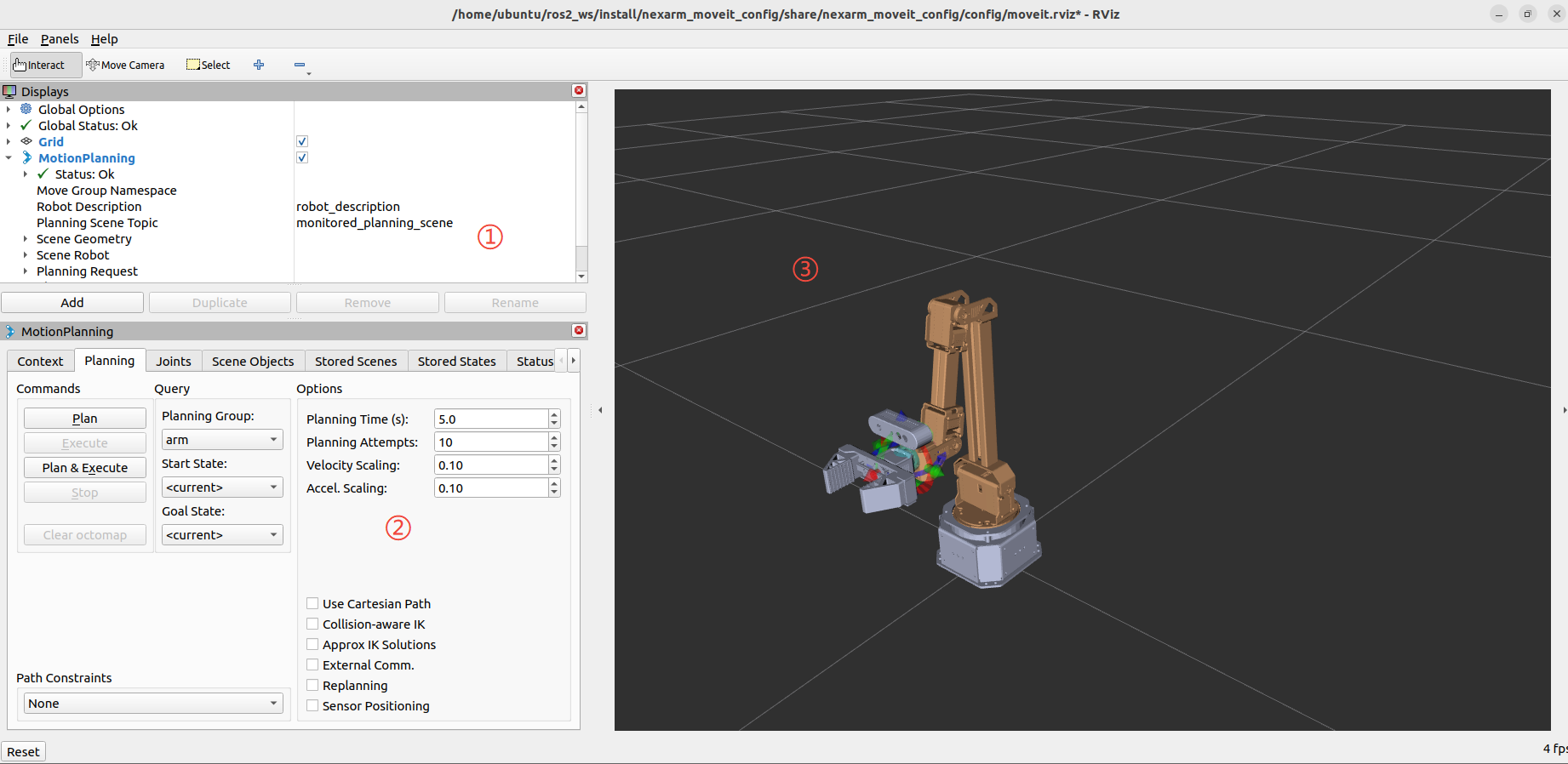

RViz2 正常启动后，应看到完整的 NexArm机械臂模型，Global Options 中的 Fixed Frame 为 world，左侧 Displays 中没有持续的红色错误。

一号位置为：RVIZ工具栏、二号位置为：Movelt调试区、三号位置为：仿真模型调节区。

4.2 设置规划参数

在 RViz2 的 MotionPlanning 面板中进行以下设置：

打开 Planning 标签页；
将 Planning Group 设置为 arm；
将 Start State 设置为当前状态；
通过红、绿、蓝交互标记拖动末端目标，或打开 Joints 面板单独调整关节；
正常可规划的目标通常显示为橙色；如果目标与底座或其他连杆发生碰撞，会显示为红色，此时应重新调整；
需要检查场景碰撞时，在 Planning 区域启用 Collision-aware IK；
首次测试时不要把目标放得过远，也不要让机械臂穿过自身或地面。

由于当前配置使用 position_only_ik: true，建议先测试位置变化，不要把“必须精确满足任意末端朝向”作为成功标准。

4.3 规划并执行

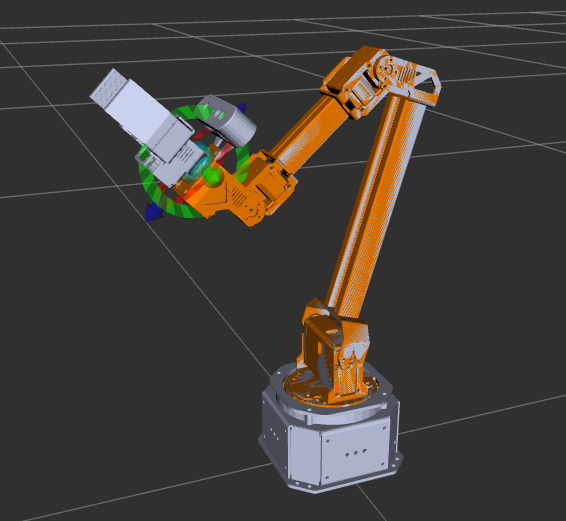

通过红、绿、蓝交互标记拖动末端目标

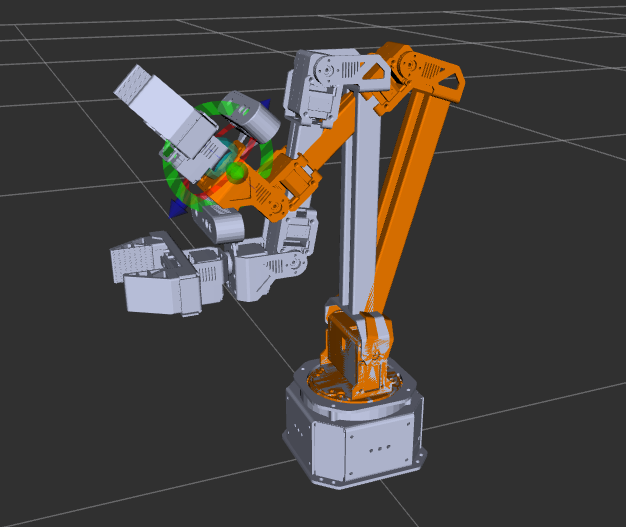

回到 Planning 面板，点击 Plan。

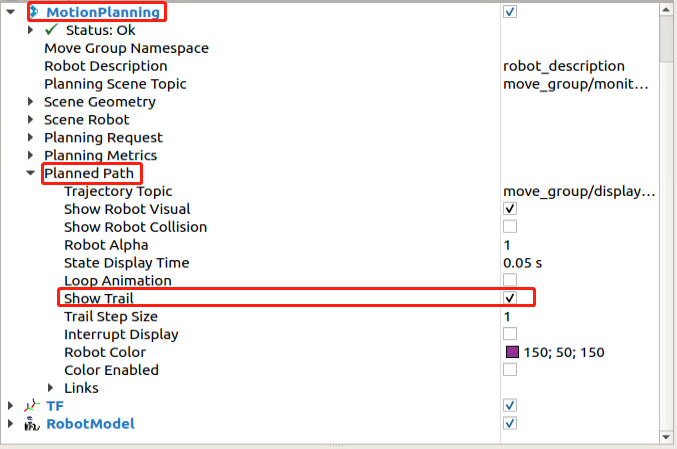

需要观察轨迹的连续过程时，可在 RViz2 工具栏依次展开 MotionPlanning → Planned Path，勾选 Show Trail。

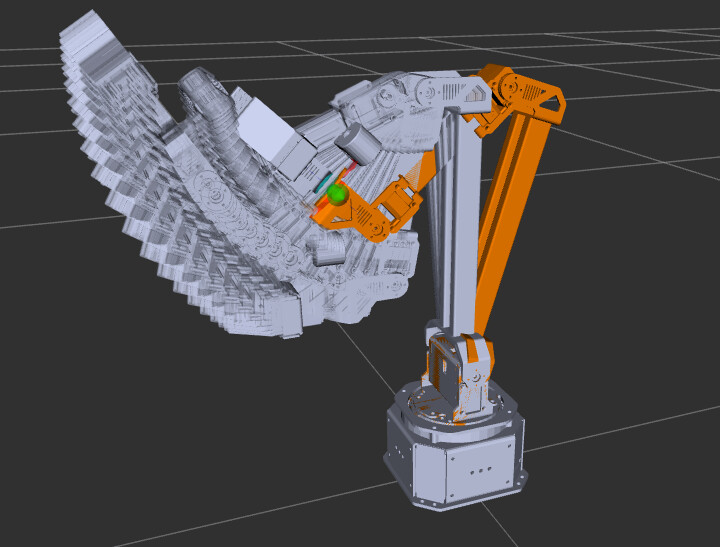

开启 Show Trail 后，可以看到机械臂沿规划路径运动时的连续姿态：

轨迹观察结束后建议取消勾选 Show Trail，避免画面残留过多轨迹帧。

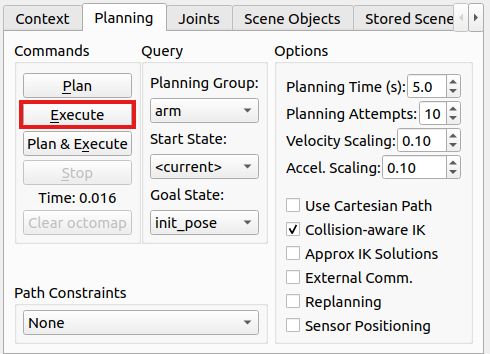

确认轨迹没有异常后点击 Execute。在 mock 模式下，GenericSystem 会接收关节轨迹并更新关节状态，RViz2 中的机械臂移动到目标姿态。

也可以直接点击 Plan & Execute，但第一次调试时建议将规划和执行分开，以便判断问题发生在规划侧还是控制器侧。

4.4 验证控制器

保持 RViz2 运行，再打开一个已加载环境的终端：

ros2 control list_controllers

正常情况下应能看到以下控制器处于 active 状态：

joint_state_broadcaster   joint_state_broadcaster/JointStateBroadcaster   active
arm_controller            joint_trajectory_controller/JointTrajectoryController   active
gripper_controller        joint_trajectory_controller/JointTrajectoryController   active

再检查轨迹 Action：

ros2 action list | grep follow_joint_trajectory

至少应包含：

/arm_controller/follow_joint_trajectory

5. 第二阶段：接入 Gazebo Sim 联合仿真

完成 RViz2 mock 模式验证后，先用 Ctrl+C 关闭该模式的启动进程。不要让 mock 控制器与 Gazebo 控制器同时占用相同的节点名和控制器名。

联合仿真需要两个终端：终端一启动 Gazebo 世界和 NexArm 模型，终端二启动 MoveIt 2 与 RViz2。

5.1 终端一：启动 Gazebo 世界

source /opt/ros/humble/setup.bash
source ~/ros2_ws/install/setup.bash
source ~/ros2_ws/.typerc
ros2 launch robot_gazebo worlds.launch.py moveit_unite:=true

worlds.launch.py 会完成以下工作：

加载 empty.sdf 世界；
通过 robot_state_publisher 发布 NexArm 的 robot_description；
将 NexArm 模型生成到 Gazebo；
启动 ros_ign_bridge；
加载 Gazebo 侧 ros2_control 系统和 arm_controller。

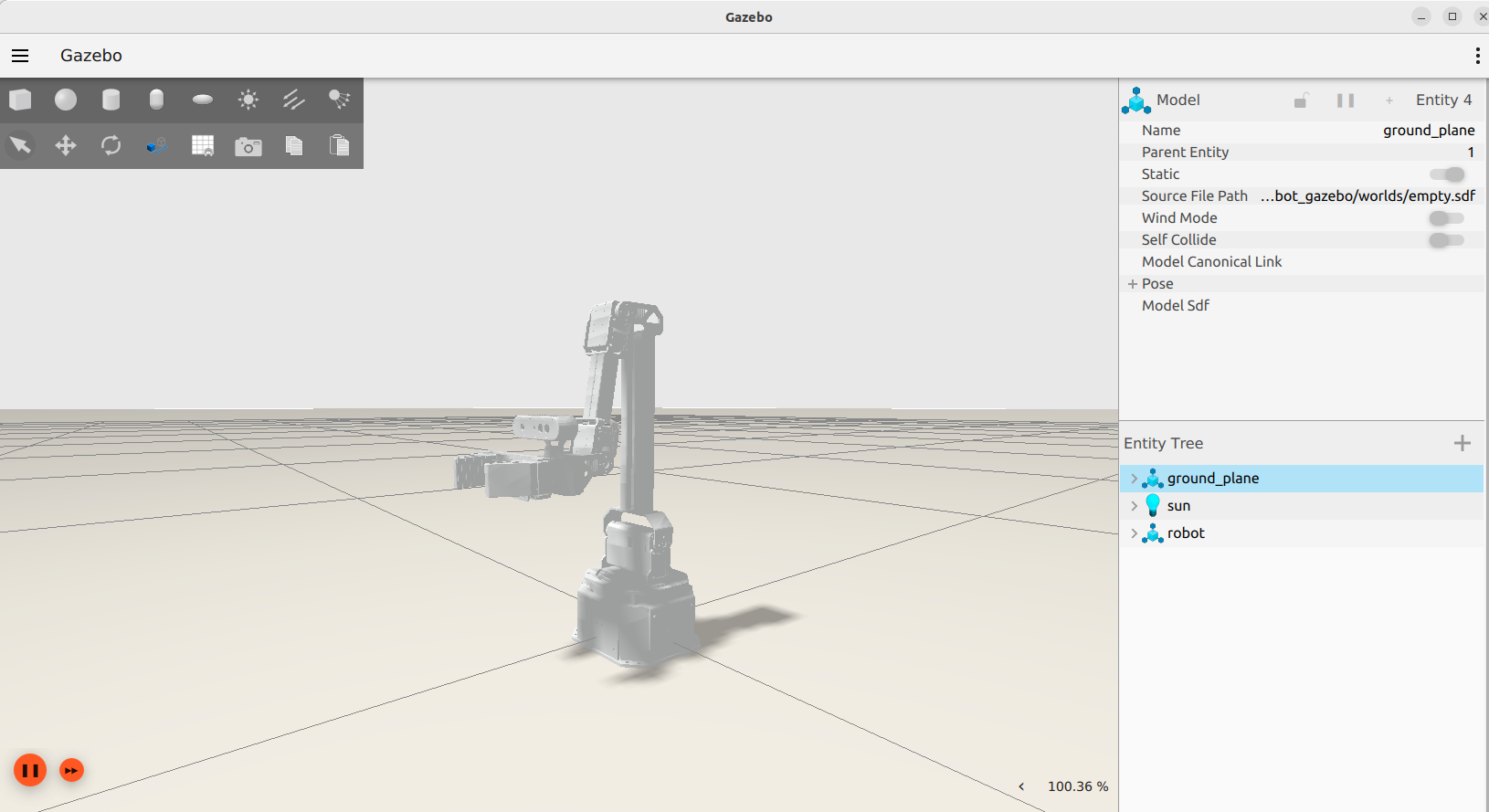

等待 Gazebo 完成加载，并确认场景中出现 NexArm 机械臂模型后，再启动终端二。

5.2 终端二：启动 MoveIt 2 和 RViz2

source /opt/ros/humble/setup.bash
source ~/ros2_ws/install/setup.bash
source ~/ros2_ws/.typerc
ros2 launch nexarm_moveit_config demo.launch.py use_sim_time:=true use_gazebo:=true

两个参数的含义如下：

use_sim_time:=true：让 MoveIt 2、RViz2 和状态发布节点使用仿真时钟；
use_gazebo:=true：禁止 demo.launch.py 再启动本地 mock ros2_control_node 和控制器，避免与 Gazebo 侧控制器冲突。

启动文件中的关键逻辑是：

ros2_control_node = Node(
    package="controller_manager",
    executable="ros2_control_node",
    # use_gazebo=true 时不启动本地 mock 控制节点
    condition=UnlessCondition(use_gazebo),
)

arm_controller_spawner = Node(
    package="controller_manager",
    executable="spawner",
    arguments=["arm_controller", "-c", "/controller_manager"],
    condition=UnlessCondition(use_gazebo),
)

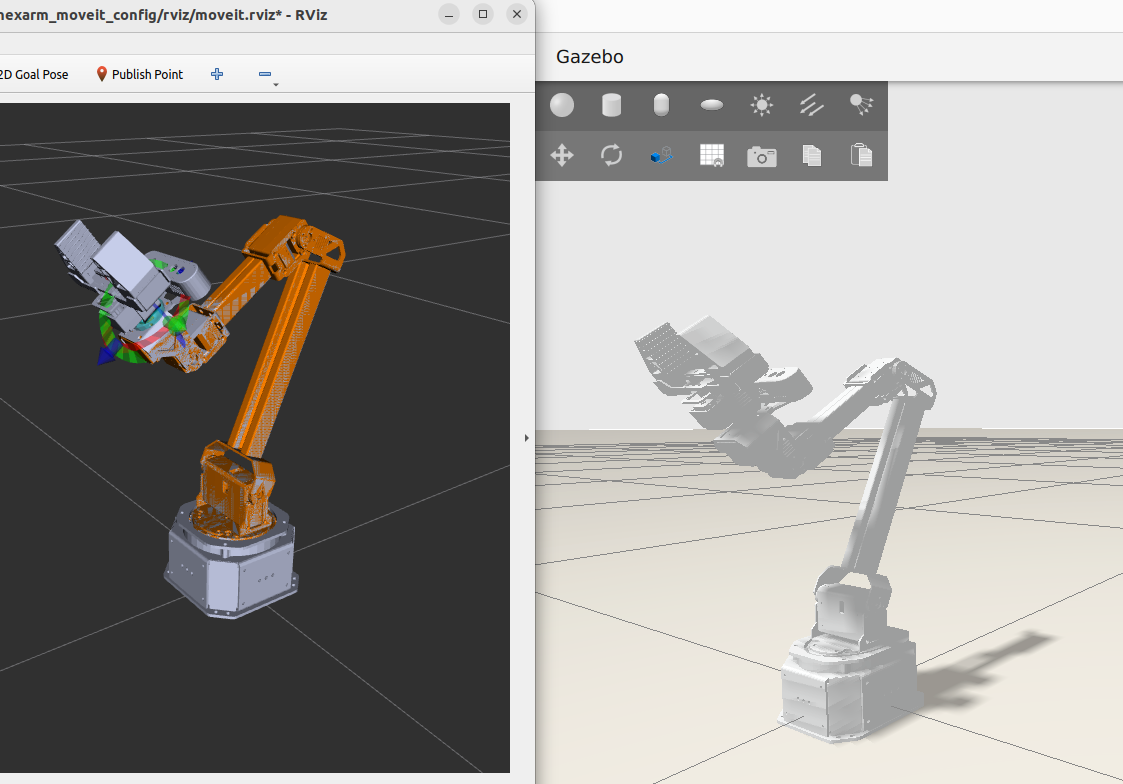

5.3 在 RViz2 中规划并同步到 Gazebo

在 RViz2 中重复以下操作：

Planning Group 选择 arm；
设置一个位于工作空间内的目标；
确认目标为橙色可执行状态，而不是红色碰撞状态；
点击 Plan，确认规划轨迹正常；
点击 Execute，或直接使用 Plan & Execute；
同时观察 RViz2 和 Gazebo。

本次实测结果为：

Gazebo 中能够正常生成 NexArm；
RViz2 能够正常显示机械臂模型；
MotionPlanning 面板可选择 arm；
拖动目标后可以成功 Plan；
Execute 后，RViz2 与 Gazebo 中的机械臂能够同步运动。

5.4 关于夹爪控制和不同机型

配套教程还包含 gripper 规划组的夹爪操作，但不同产品的夹爪关节名称并不相同：当前 NexArm SRDF 使用 gripper_base_joint，其他配置中可能出现 r_joint 等名称。因此，切换机型时必须同时检查 SRDF、ros2_controllers.yaml 和 moveit_controllers.yaml，不要只修改 RViz2 中的 Planning Group。

5.5 用命令检查联合仿真结果

执行过程中可打开第三个终端检查控制器：

source /opt/ros/humble/setup.bash
source ~/ros2_ws/install/setup.bash
source ~/ros2_ws/.typerc
ros2 control list_controllers

机械臂轨迹执行的必要条件是 arm_controller 处于 active 状态。还可以检查关节状态是否持续更新：

ros2 topic echo /joint_states --once

正常输出中应包含 joint1～joint5，执行轨迹前后对应的 position 数值会发生变化。

6. 配置代码解读

6.1 MoveIt 如何找到轨迹控制器

moveit_controllers.yaml 把 MoveIt 2 的执行请求映射到 arm_controller：

moveit_controller_manager: moveit_simple_controller_manager/MoveItSimpleControllerManager

moveit_simple_controller_manager:
  controller_names:
    - arm_controller
    - gripper_controller

  arm_controller:
    type: FollowJointTrajectory
    action_ns: follow_joint_trajectory
    default: true
    joints:
      - joint1
      - joint2
      - joint3
      - joint4
      - joint5

这里的关节名称和顺序必须与 ros2_controllers.yaml 中的 arm_controller 一致。否则可能出现“规划成功但执行失败”。

6.2 为什么默认运动比较慢

joint_limits.yaml 中设置了：

default_velocity_scaling_factor: 0.1
default_acceleration_scaling_factor: 0.1

这表示默认只使用最大速度和加速度的 10%，适合首次仿真验证。确认模型、碰撞和控制稳定后，可以在不超过 1.0 的范围内逐步提高缩放比例，不建议一开始直接设为最大值。

6.3 可用规划器

demo.launch.py 加载了三类规划流水线：

.planning_pipelines(
    pipelines=["ompl", "chomp", "pilz_industrial_motion_planner"]
)

入门阶段建议先使用 RViz2 中的默认 OMPL 规划器。CHOMP 更偏向轨迹优化，Pilz 则常用于点到点、直线和圆弧等工业运动。切换规划器后，应重新验证规划成功率和碰撞行为。

7. 常见问题

7.1 `Package 'nexarm_moveit_config' not found`

原因通常是工作空间没有编译，或者当前终端没有加载工作空间环境。

首先确认包已位于工作空间的 src 目录并完成编译，然后在当前终端执行：

source /opt/ros/humble/setup.bash
source ~/ros2_ws/install/setup.bash
source ~/ros2_ws/.typerc
ros2 pkg prefix nexarm_moveit_config

不要只在第一个终端执行 source。每打开一个新终端，都需要重新加载环境。

7.2 `ros-humble-moveit` 显示未安装，为什么仍能运行？

ros-humble-moveit 是一个元包。元包未安装不等于其全部组件都不存在。本环境的 moveit_ros_move_group 组件版本为 2.5.6，能够被 ROS 2 查找到，实际规划流程也已通过验证。

判断 MoveIt 2 是否可用时，应检查具体组件：

ros2 pkg prefix moveit_ros_move_group
ros2 pkg xml moveit_ros_move_group | grep '<version>'

7.3 RViz2 能显示模型，但拖动末端时提示 IK 失败

常见原因有：

目标超出 NexArm 的可达范围；
目标与机械臂自身发生碰撞；
目标要求的姿态不适合五自由度机械臂；
TRAC-IK 插件没有正确安装或加载；
初始姿态接近关节极限。

处理方法：先把目标放在机械臂前方、靠近当前末端的位置，只改变较小距离；确认 Planning Group 为 arm；再查看启动终端中是否出现 kinematics solver 加载错误。

7.4 Plan 成功，但 Execute 失败

这类问题通常在控制器侧。执行：

ros2 control list_controllers
ros2 action list | grep follow_joint_trajectory

确认 arm_controller 为 active，并存在 /arm_controller/follow_joint_trajectory。同时检查 moveit_controllers.yaml 与 ros2_controllers.yaml 中的关节名称是否都是 joint1～joint5。

如果日志提示起始状态偏差超过容差，还应确认 /joint_states 正常更新，避免在 Gazebo 尚未稳定时立即执行轨迹。

7.5 RViz2 在动，但 Gazebo 不动

重点检查以下几项：

是否先执行了 worlds.launch.py moveit_unite:=true；
MoveIt 启动命令是否同时带有 use_sim_time:=true use_gazebo:=true；
Gazebo 侧的 arm_controller 是否为 active；
是否误启动了另一个 mock controller_manager；
Gazebo 启动终端中是否出现 ign_ros2_control 插件加载失败。

联合仿真时必须使用：

ros2 launch nexarm_moveit_config demo.launch.py use_sim_time:=true use_gazebo:=true

如果漏掉 use_gazebo:=true，MoveIt 启动文件会创建本地 mock 控制器，轨迹可能只被 mock 系统执行。

7.6 出现 controller manager、节点名或资源重复错误

不要同时运行以下两种模式：

ros2 launch nexarm_moveit_config demo.launch.py；
Gazebo 联合仿真的两个启动命令。

切换模式前，先在旧终端中按 Ctrl+C，等待相关节点退出，再启动新模式。

7.7 RViz2 报 `No transform` 或模型散开

检查 Fixed Frame 是否为 world，并确认 robot_state_publisher、静态 TF 和 /joint_states 正常。Gazebo 启动较慢时，RViz2 可能短暂显示 TF 警告；等待模型和控制器完成加载后再观察。

可检查：

ros2 topic echo /joint_states --once
ros2 run tf2_ros tf2_echo world base_link

7.8 Gazebo 或 RViz2 在虚拟机中卡顿、黑屏

先核对配套教程中的虚拟机显示设置：本文使用的虚拟机要求取消“加速 3D 图形”。同时分配足够的 CPU 与内存，并分别启动 Gazebo 和 RViz2，判断是图形渲染问题还是 ROS 节点问题。不同 VMware/VirtualBox 版本的表现可能不同，调整前应记录原配置；远程桌面环境也可能导致 OpenGL 上下文创建失败。

8. 总结

机械臂的 MoveIt 2 快速上手可以分成两个层次：先用 mock_components 在 RViz2 中验证模型、IK、规划和轨迹控制链路，再将轨迹执行交给 Gazebo 侧的仿真硬件接口。本文的 NexArm 工程通过 use_gazebo:=true 切换到 ign_ros2_control；迁移到其他产品时，核心方法不变，但包名、规划组、关节、控制器和硬件插件需要使用对应产品的配置。

本文环境已实测完成以下完整流程：

启动 Gazebo → 生成 NexArm → 启动 MoveIt 2/RViz2
→ 选择 arm 规划组 → 设置目标 → Plan → Execute
→ RViz2 与 Gazebo 中的机械臂同步到达目标姿态

掌握这一流程后，可以继续学习添加碰撞物体、编写 MoveIt 2 接口程序、规划笛卡尔路径，以及将 mock/仿真硬件接口替换为 NexArm 实机驱动。

19506425221 · 2026 年8 月 29 日 11:01

【NexArm智能机械臂】MoveIt2 快速上手：运动规划入门

【NexArm智能机械臂】MoveIt2 快速上手：运动规划入门

1. 实测环境与适用范围

1.1 软件版本

1.2 版本检查

2. 工程组成与工作原理

2.1 规划组

2.2 逆运动学配置

3. 前置条件

3.1 编译功能包

3.2 加载环境并检查功能包

4. 第一阶段：使用 mock_components 在 RViz2 中规划

4.1 启动 MoveIt 2

4.2 设置规划参数

4.3 规划并执行

4.4 验证控制器

5. 第二阶段：接入 Gazebo Sim 联合仿真

5.1 终端一：启动 Gazebo 世界

5.2 终端二：启动 MoveIt 2 和 RViz2

5.3 在 RViz2 中规划并同步到 Gazebo

5.4 关于夹爪控制和不同机型

5.5 用命令检查联合仿真结果

6. 配置代码解读

6.1 MoveIt 如何找到轨迹控制器

6.2 为什么默认运动比较慢

6.3 可用规划器

7. 常见问题

7.1 Package 'nexarm_moveit_config' not found

7.2 ros-humble-moveit 显示未安装，为什么仍能运行？

7.3 RViz2 能显示模型，但拖动末端时提示 IK 失败

7.4 Plan 成功，但 Execute 失败

7.5 RViz2 在动，但 Gazebo 不动

7.6 出现 controller manager、节点名或资源重复错误

7.7 RViz2 报 No transform 或模型散开

7.8 Gazebo 或 RViz2 在虚拟机中卡顿、黑屏

8. 总结

simulations.zip是在哪里下载的

7.1 `Package 'nexarm_moveit_config' not found`

7.2 `ros-humble-moveit` 显示未安装，为什么仍能运行？

7.7 RViz2 报 `No transform` 或模型散开
